不锈钢底阀 |
产品名称: | 不锈钢底阀 | ||||||
型号: | H42X | ||||||
口径: | DN25-500 | ||||||
压力: | 0.25-2.5MPa | ||||||
材质: | 铸铁、铸钢、不锈钢等 | ||||||
| |||||||
您正在浏览:【不锈钢底阀】 |
不锈钢底阀产品概述: 底阀又叫水泵底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋起到了不易堵塞,主要应用在抽水的管路上水道和支承的作用,安装在水泵底部防止水的倒流。主要有阀体,阀芯,阀瓣,过滤网等组成,一般承受压力为6-25公斤。

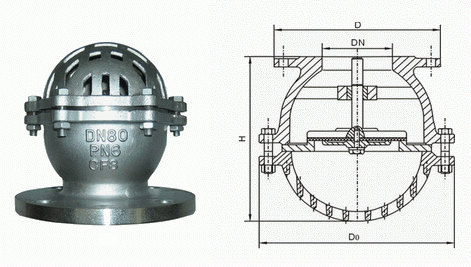

不锈钢底阀应用范围: 底阀通常安装于水面以下,而水上式底阀则安装于水面以上,它是老式底阀的更新换代产品,是理想的引水设备而且亦可取代真空泵及抽真空装置。该底阀设计合理,制造工艺先进,安装、使用、检修方便。并具有摩擦阻力小,使用寿命长,节能等优点,广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。 不锈钢底阀结构与原理: 底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。
不锈钢底阀性能规范: 适用介质:水、油、及非腐蚀性介质 适用温度:≤80 ℃ 主要密封材料:灰铸铁、丁腈橡胶 执行标准:Q/12 NJ3583-2001 试验标准:GB/T13927-1992
不锈钢底阀零件材料:
零件名称 | 材料 |
阀体、阀盖、阀瓣 | 灰铸铁、铸钢、不锈钢 |
密封圈 | 橡胶 |
垫片 | 石棉板 |

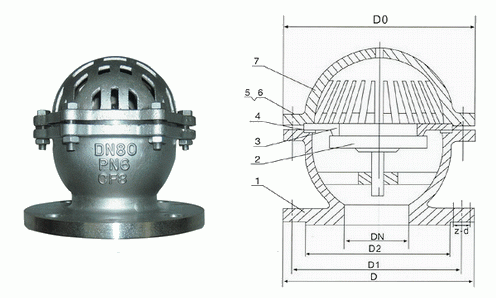

不锈钢底阀外形结构图:
不锈钢底阀外形尺寸及重量:
型号 | 公称通径DN(mm) | 尺寸(mm) | 重量(kg) | |||||||
D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
H42X-16/25 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 143.5 | |
125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 |
