天然气气动紧急切断阀 |
产品名称: | 天然气气动紧急切断阀 | ||||||
型号: | QDQ421F | ||||||
口径: | DN25-200 | ||||||
压力: | 1.6-6.4MPa | ||||||
材质: | 铸钢、不锈钢等 | ||||||
| |||||||
您正在浏览:【天然气气动紧急切断阀】 |
天然气气动紧急切断阀介绍: 天然气气动紧急切断阀是一种安全保护阀,安装在液化石油气(燃气),液相与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。
天然气气动紧急切断阀电控的工作原理: 本阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。 1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭。 2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭。

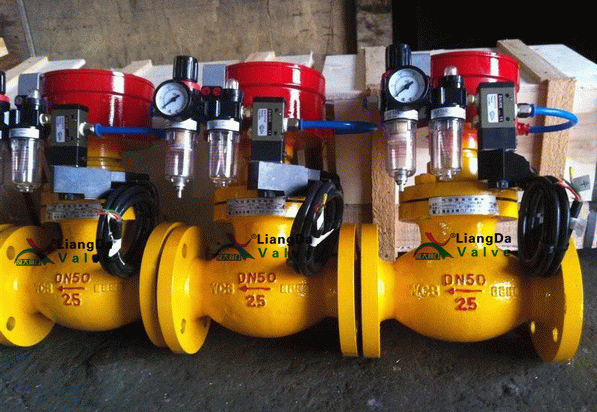

天然气气动紧急切断阀产品实物图:
天然气气动紧急切断阀性能规范:
压力等级 | 2.5/4.0Mpa | 气缸工作压力 | ≤2.0Mpa |
使用温度 | -40~+80℃ | 气缸使用介质 | 氮气`无水空气 |
使用介质 | 天然气,液化气, | 熔闭时间 | ±70℃ |
关闭时间 | ≤5秒 | 气缸开启压力 | ≥0.5-0.7Mpa |
天然气气动紧急切断阀零件材料:
零件名称 | 材 料 |
阀体阀盖 | 碳素钢 |
气缸, 活塞 | 球墨铸铁 |
密封圈, O型圈 | 聚四氟乙烯,丁晴橡胶 |
弹簧 | 50CrVA(弹簧钢) |
天然气气动紧急切断阀外形结构图:
天然气气动紧急切断阀连接尺寸:
DN | L | H | D | D1 | D2 | b | f | z-d |
15 | 130 | 215 | 95 | 65 | 45 | 16 | 2 | 4-14 |
20 | 150 | 255 | 105 | 75 | 55 | 16 | 2 | 4-14 |
25 | 160 | 285 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 180 | 300 | 135 | 100 | 78 | 18 | 2 | 4-18 |
40 | 200 | 320 | 145 | 110 | 85 | 18 | 2 | 4-18 |
50 | 230 | 380 | 160 | 125 | 100 | 20 | 3 | 4-18 |
65 | 290 | 420 | 180 | 145 | 120 | 22 | 3 | 8-18 |
80 | 310 | 450 | 195 | 160 | 135 | 22 | 3 | 8-18 |
100 | 350 | 520 | 230 | 190 | 160 | 24 | 3 | 8-23 |
125 | 400 | 558 | 270 | 220 | 188 | 28 | 3 | 8-23 |
150 | 480 | 750 | 300 | 250 | 218 | 30 | 3 | 8-25 |
200 | 600 | 950 | 360 | 310 | 278 | 34 | 3 | 12-25 |
250 | 650 | 1050 | 425 | 370 | 322 | 36 | 3 | 12-30 |
300 | 750 | 1120 | 485 | 430 | 390 | 40 | 3 | 16-30 |
