燃气紧急切断阀.燃气紧急切断阀厂家.燃气紧急切断阀结构图


品牌: 燃气紧急切断阀
产品规格: DN25-500
单价: 850.00元/件
起订: 1 件
供货总量: 100 件
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-06-16 12:43
浏览次数: 791

公司基本资料信息
详细说明
 燃气紧急切断阀
燃气紧急切断阀
燃气紧急切断阀   产品名称: 燃气紧急切断阀
型号: ZCRB
口径: DN15-250
压力: 1.6-6.4MPa
材质: 铸钢、不锈钢等

良大优势:

1、质量稳定:实行全过程质量监控
细心把关,检测!
2、价格合理:高效率的成本控制
减少开支,让利于客户!
3、交货快捷: 充足的库存,便捷的物流
严格按照合同期交货!

订货须知:

请您尽量提供详细参数
①名称 ②型号 ③口径 ④压力 ⑤材质
⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

良大服务:

提供全套流体控制解决方案,良大阀门
售前、售中、售后专业服务。
您正在浏览:【燃气紧急切断阀】
   燃气紧急切断阀详细介绍 http://www.shldfm.com/Pro799/227.html
燃气紧急切断阀介绍: ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合: 1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时,自动快速关闭主供气体阀门,切断燃气的供给,及时制止恶性事故的发生。 2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。 3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。 4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀,可在中央控制室内集中控制,远距离遥控,紧急关闭事故现场的管线供气。 5.可靠的技术性能;极低的负荷损失;极高的安全性能;的节能性能;快速切断性能是本系列产品的五大特点。
燃气紧急切断阀特点: ◆ 阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。 ◆ 当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时,即使撤去。 ◆ 当工作人员处理完事故,人工重新开启阀门,才会恢复供气。 ◆ 阀门采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使阀门达到开关省力、快速。 注:根据客户要求也可提供断电关闭的常闭型紧急切断阀。
燃气紧急切断阀技术参数: 1、适用于煤气、天然气及液化石油气。 2、阀门规格:螺纹连接 G1/2“、G3/4”、G1“;法兰连接 DN25~350 3、工作压力:0.5bar~6bar 4、电气防护等级:CEI IP65/IP67 5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5 6、工作电压及电功率:交流 AC220V,50Hz/14V;直流 DC12V/8.5W,DC24V/8.5W 7、操作系数:不间断输出或脉冲型 8、电气连接:插件(不分正负极) 9、线圈功率: ≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W  线圈型号:ZCLF-1(2) 10、工作环境温度:-15~60℃ 11、密封材料:NBR橡胶 12、阀门关闭时间:少于1秒

燃气紧急切断阀手动复位操作过程: 当阀门被切断,管道漏气故障排除后,工作人员需要手动复位时,用力向上提拉 手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会被切断。(除非再给阀门线圈通电)。 注:手动复位必须在电磁阀线圈断电时操作。
规格 安装规范
DN15-DN100 可以(YES) 可以(YES)
DN125-DN400 可以(YES) 不可以(NO)

不可以(NO)

安装图列


燃气紧急切断阀性能规范:
压力等级 常温试验压力
壳体 密封 低气压密封
公称压力(MPa) 1.6 2.4 1.76 0.6
2.5 3.75 2.75 0.6
4.0 6.0 4.4 0.6
适用温度 -15~60℃
燃气紧急切断阀零件材料:
零 件 名 称 材 料
“-1丝扣“ DN25-DN350(法兰)
阀体 黄铜 碳钢(不锈钢)
自锁体 黄铜(铝合金)
阀杆 不锈钢 不锈钢
密封圈 NBR橡胶

燃气紧急切断阀外形结构图:


燃气紧急切断阀连接尺寸:
规格(DN) L H D D1 D2 Z-¤d 备注
1/2"(DN15) 68 120









丝扣
3/4"(DN20) 72 128









1"(DN25) 100 160









25 160 180 115 85 65 4-¤14 法兰连接
32 180 200 135 100 78 4-¤18
40 200 200 145 110 85 4-¤18
50 230 220 160 125 100 4-¤18
65 290 255 180 145 120 4-¤18
80 310 320 195 160 135 8-¤18
100 350 380 215 180 155 8-¤18
125 400 405 245 210 185 8-¤23
150 480 458 280 240 210 8-¤23
200 600 530 335 295 265 8-¤23
250 650 600 390 350 320 12-¤23
300 750 650 440 400 368 12-¤23
350 850 750 500 460 428 12-¤23

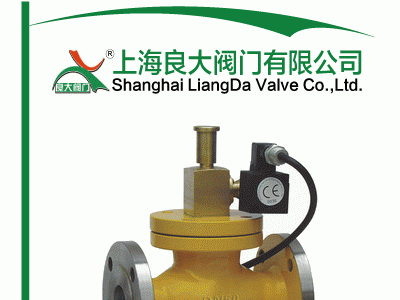

燃气紧急切断阀产品实物图:
