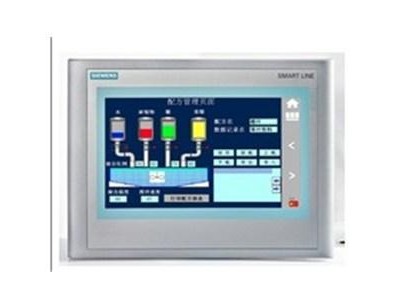

| SIMATIC HMI SMART700IE V3， 精智面板， 触摸式操作， 7” 宽屏 TFT 显示屏， 65536 色， RS-422/485 接口， 以太网(RJ45)接口， 主机 USB A 型， RTC 支持， 带 CE 证书， 可项目组态的低版本 WinCC flexible SMART； 包含开源软件。支持直连S7-200西门子plc运行。 |
| 6AV6648-0CC11-3AX0西门子触摸屏的一般信息 | |
| 产品类型标志 | SMART700iE |
| 显示 | |
| 显示屏规格 | TFT |
| 屏幕对角线 | 7 in |
| 屏幕宽度 | 154.1 mm |
| 屏幕高度 | 85.9 mm |
| 颜色数量 | 65 536 |
| 分辨率（像素） | |
| ● 水平图像分辨率 | 800 Pixel |
| ● 垂直图像分辨率 | 480 Pixel |
| 触摸屏 | |
| ● 触摸屏规格 | 是 |
| 6AV6648-0CC11-3AX0西门子触摸屏的安装方式/安装 | |
| 可以垂直安装（纵向格式） | 是 |
| 可以横向安装（横向格式） | 是 |
| 无外部通风时的大允许倾斜角度 | 35° |
| 电源电压 | |
| 电源的电压类型 | DC |
| 额定值 (DC) | 24 V |
| 允许范围，下限 (DC) | 19.2 V |
| 允许范围，上限 (DC) | 28.8 V |
| 存储器 | |
| 闪存 | 是 |
| RAM | 是 |
| 用于用户数据的可用存储器 | 8 Mbyte |
| 输出类型 | |
| 声音 |
|
| ● 蜂鸣器 | 是 |
| ● 扬声器 | 否 |
| 时间 | |
| 时钟 | |
| ● 硬件时钟（实时时钟） | 是 |
| ● 软件时钟 | 是 |
| ● 缓存 | 是 |
| ● 可同步 | 是 |
| 6AV6648-0CC11-3AX0西门子触摸屏的接口 | |
| 工业以太网接口数量 | 1 |
| RS 485 接口数量 | 1; 共同附带 RS 422 |
| RS 422 接口数量 | 1; 共同附带 RS 485 |
| RS 232 接口数量 | 0 |
| USB 接口数量 | 1 |
| 20 mA 接口数量 (TTY) | 0 |
| 并行接口数量 | 0 |
| 其他接口数量 | 0 |
| SD 卡插槽数量 | 0 |
| 工业以太网 | |
| ● 工业以太网状态 LED | 2 |
| 6AV6648-0CC11-3AX0西门子触摸屏的协议 | |
| PROFINET | 否 |
| PROFINET IO 支持的协议 | 否 |
| IRT | 否 |
| PROFIBUS | 否 |
| MPI | 否 |
| 协议（以太网） | |
| ● TCP/IP | 是 |
| ● DHCP | 是 |
| ● SNMP | 否 |
| ● DCP | 否 |
| ● LLDP | 否 |
| 其他协议 | |
| ● CAN | 否 |
| ● 支持 EtherNet/IP 协议 | 是 |
| ● MODBUS | 是，支持直接控制西门子变频器的运行。 |
| 报警/诊断/状态信息 | |
| 诊断信息 | |
| ● 诊断信息可读 | 否 |
| 防护等级和防护类别 | |
| IP（正面） | IP65 |
| 包括类型 4，正面 | 否 |
| 包括类型 4x 正面 | 否 |
| IP（背面） | IP20 |
| 6AV6648-0CC11-3AX0西门子触摸屏的标准、许可、证书 | |
| CE 标记 | 是 |
| cULus | 否 |
| RCM（C-TICK 格式） | 否 |
| KC 许可 | 否 |
| 环境要求 | |
| 运行中的环境温度 | |
| ● 操作（垂直安装） | 0 至 +50 °C |
| — 垂直安装时的小值 | 0 °C |
| — 垂直安装时的大值 | 50 °C |
| ● 操作（大倾斜角度） | 0 至 +40 °C |
| — 大倾斜角度时的小值 | 0 °C |
| — 大倾斜角度时的大值 | 40 °C |
| ● 操作（垂直安装，纵向格式） |
|
| — 垂直安装时的小值 | 0 °C |
| — 垂直安装时的大值 | 40 °C |
| ● 操作（大倾斜角度，纵向格式） |
|
| — 大倾斜角度时的小值 | 0 °C |
| — 大倾斜角度时的大值 | 35 °C |
| 运输/储存时的环境温度 | |
| ● 小值 | -20 °C |
| ● 大值 | 60 °C |
| 相对空气湿度 | |
| ● 操作，大值 | 90 %; 小于 40 °C 时（无凝露） |
| 操作系统 | |
| 专有 | 是 |
| 预安装的操作系统 | |
| ● Windows CE | 否 |
| 组态软件WinCC flexible Smart V3 | |
| 消息系统 | |
| ● 消息类别数量 | 32 |
| ● 位消息 |
|
| — 位消息数量 | 400 |
| ● 模拟消息 |
|
| — 模拟消息数量 | 20 |
| ● 系统消息 HMI | 是 |
| ● 每条消息的字符数 | 80 |
| ● 每条消息的过程值数量 | 8 |
| ● 消息指示器 | 是 |
| ● 消息缓冲器 | 循环缓冲器（n x 256 个条目），保留，免维护 |
| — 条目数量 | 256 |
| — 循环缓冲器 | 是 |
| — 剩余 | 是 |
| — 免维护 | 是 |
| 方案管理 | |
| ● 配方数量 | 10 |
| ● 每个配方的数据集 | 100 |
| ● 每个数据集的条目 | 50 |
| ● 内部配方存储器的容量 | 128 kbyte |
| ● 配方存储器可以扩展 | 否 |
| 变量 | |
| ● 每台设备的变量数 | 800 |
| ● 每幅图像的变量数 | 100 |
| ● 临界值 | 是 |
| ● 多路复用 | 是 |
| ● 结构 | 否 |
| ● 阵列 | 是 |
| 画面 | |
| ● 可组态的图片数量 | 150 |
| ● 窗口/默认 | 是; 无窗口可组态 |
| ● 全局画面 | 是 |
| ● 通过 PLC 选择图像 | 是 |
| ● PLC 中的图像编号 | 是 |
| 安全性 | |
| ● 用户组数量 | 50 |
| ● 用户权限数量 | 32 |
| ● 用户数量 | 50 |
| ● 密码导出/导入 | 否 |
| 字符集 | |
| ● 键盘字体 | 美式（英语） |
| — 美式（英语） | 是 |
| 传送（上传/下载） | |
| ● MPI/PROFIBUS DP | 否 |
| ● USB | 否 |
| ● 以太网 | 是 |
| ● 使用外部存储介质 | 否 |
| 过程连接 | |
| ● S7-1200 | 否 |
| ● S7-1500 | 否 |
| ● S7-200 | 是 |
| ● S7-300/400 | 否 |
| ● LOGO! | 是 |
| ● Win AC | 否 |
| ● SINUMERIK | 否 |
| ● SIMOTION | 否 |
| ● Allen Bradley (EtherNet/IP) | 否 |
| ● Allen Bradley (DF1) | 否 |
| ● Mitsubishi (MC TCP/IP) | 否 |
| ● Mitsubishi (FX) | 是 |
| ● OMRON (FINS TCP) | 否 |
| ● OMRON (link/Multilink) | 是 |
| ● Modicon (Modbus TCP/IP) | 否 |
| ● Modicon (Modbus) | 是 |
| 服务工具/组态工具 | |
| ● 备份/恢复 | 是 |
| ● 自动备份/恢复 | 否 |
| ● 模拟 | 是 |
| ● 设备转换 | 是 |
| 外设/选项 | |
| 外设 | 无 |
| ● 打印机 | 否 |
| ● SIMATIC HMI MM 存储卡：多媒体存储卡 | 否 |
| ● SIMATIC HMI SD 存储卡：数字存储卡 | 否 |
| ● USB 存储器 | 是 |
| 6AV6648-0CC11-3AX0西门子触摸屏的尺寸 | |
| 外壳正面宽度 | 209 mm |
| 外壳正面高度 | 155 mm |
| 安装截面，宽度 | 192 mm |
| 安装截面，高度 | 138 mm |
| 安装深度 | 39 mm |
| 重量 | |
| 不含包装的重量 | 765 g |
