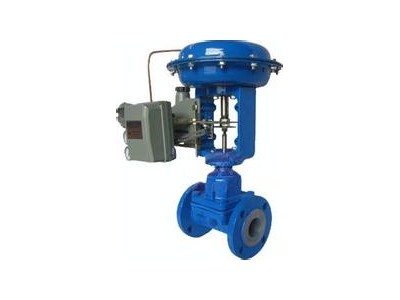

ZMAT气动隔膜调节阀是由隔膜调节阀配用气动薄膜执行机构组成，隔膜调节阀阀内件全部采用具有弹性的橡胶隔膜材质，流道平滑，并且阀盖上无填料，所以真正做到了零泄漏、无泄漏。可以更好的通过颗粒多、粘稠的介质。而且可以耐腐蚀。 在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。广泛的应用于化工、石油等管道工况。
二、ZMAT气动隔膜调节阀技术参数
| 公称通径mm | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 公称压力MPa | 0.6 10 | |||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | |||||||
| 流量特性 | 近似快开型 | |||||||||||
| 介质温度℃ | -15～200（常温型）、-40～+250、-40～+450（中温型）、-100～+200（低温型） | |||||||||||
| 法兰形式 | 法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 | |||||||||||
| 阀体 材质 | PN （MPa） | 0.6,1.6 | WCB（ZG230-450） CF3CF8 CF8M | |||||||||
| 4.0,6.4 | WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||
| 可调比R | 30:1 | |||||||||||
| 气源接头 | M16×1.5 | |||||||||||
| 阀体材料 | 衬里材料 | 隔膜材料 | 使用温度 | 适用场合 |
| 铸铁HT200 | 无 | 氯丁橡胶 | 0～65℃ | 无腐蚀性介质，水及研磨剂，泥浆类介质 |
| 铸铁HT200 | 聚三氟氯乙烯 | 氟橡胶 | -15～150℃ | 强酸、强碱、强氧化剂和一般溶剂，不适于泥浆介质 |
| 铸不锈钢 ZG1Cr18Niti | 无 | 氟橡胶 | -20～200℃ | 一般酸、碱溶剂等介质 |
| 公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
| 额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 | |||
| 公称压力（MPa） | 1.0 | |||||||||||
| 配用执行机构型号 | ZMA（B）-2 | ZMA（B）-3 | ZMA（B）-4 | |||||||||
| 关闭时 允许 大压力 MPa | 信 号 压 力 MPa | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 | |||
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | ||
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | |||
若订货前还未选定型号，请向我们提供您的使用参数
1.气动隔膜调节阀公称通径、额定流量系数KV，
2.气动隔膜调节阀流体性质（包括公称压力、温度、粘度或酸碱性）
3.气动隔膜调节阀阀作用形式，
4.气动隔膜调节阀流量特性，
5.气动隔膜调节阀阀前、阀后压力，
6.气动隔膜调节阀阀体、阀芯材料，
7.气动隔膜调节阀是否带附件，说明附件型号。以便我们的为您正确选型。
若已经由设计单位选定我公司的气动隔膜调节阀型号，请按型号直接向我司销售部订购。
