土工布动态穿孔测定仪简介：
用于测定土工布及其有关产品抵抗从固定高度落下的钢锥穿透的能力，表征了尖石跌落在土工布表面后对土工布造成的损坏程度，其性能符合国家标准GB/T17630《土工布及其有关产品动态穿孔试验落锥法》的要求。
原理：
将土工布试样水平夹持在夹持环中，使规定质量的钢锥从500mm高度跌落在试样上，在试样上形成破洞，再以标有刻度的小角量锥插入破洞中测得穿透的程度。
符合标准：
GB/T17630《土工布及其有关产品动态穿孔试验落锥法》
适用范围：
用于测试各种土工材料抵抗从固定高度落下的钢锥穿透能力，以表征土工材料抗岩石跌落性能。
土工布动态穿孔测定仪技术参数：
1．夹持环内径：150±0.5（mm）
2．钢锥尖顶到试样距离：500±2（mm）
3．不锈钢锥：锥角：45b、直径ф50mm总质量：1000±5（g）
4．量锥质量：600±5（g）
5．外形尺寸：435×575×1600（mm）
锥角45度
总质量1000±5g(含导杆)
小角量锥：质量600±5g
分度值ф2mm/格
外型尺寸：435x575x1600mm
仪器重量：55Kg

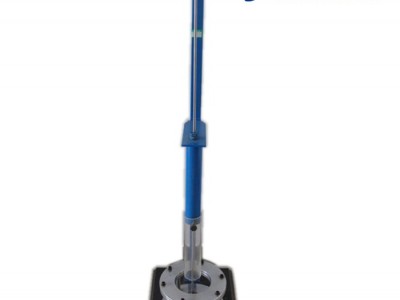

土工布动态穿孔测定仪结构
1、主要由机架、钢锥自由跌落装置、夹持环等部分组成。
2、机架：由底座12、立柱10、顶板2和中间梁4等器件刚性连接组成。3、底座12下有四只可调垫脚11，通过调节垫脚11，使水准泡13中的水泡居中，即可使仪器处于水平状态。
4、夹持环：夹持环9为法兰式夹持环，由8根螺栓拧紧以装夹持样。
5、钢锥自由跌落装置：钢锥5端部连接一导杆1，置于机上，机架上的中间梁4与顶板2均设有不影响钢锥下降速率的导孔，中间梁4还装有一锁紧手柄3。钢锥上升至距离500mm高度自由跌落，实现对试样的穿孔。中间梁4下方还设有一金属护罩7和一透明外罩8，试样夹好后，将透明外罩8拉下，然后开始拉手柄3让钢锥5跌落。待钢锥落下后可向上推进透明外罩8至护罩卡口6（可自动锁住透明外罩8），以方便操作。
土工布动态穿孔测定仪操作步骤
1、动态穿孔测定仪安装于平稳、坚实的基础上，并按4.1条将仪器调至水平。
2、将钢锥5处于上位锁紧状态。
3、推上透明护罩8，将试样无折皱的在夹持环9中夹紧。
4、放下透明护罩8，拉开锁紧手柄3，钢锥5从500mm高度自由跌落在试样上。
5、立即升上钢锥5，使钢锥5处在第5.2条状态，在自重下降量锥放入破洞，10s后读取测量数据。
6、重复第5.3条—5.5条至测试完规定试样。
7、试验的结果按GB/T17630-1998标准处理。
注意事项
1、为安全起见，每次钢锥处于上位时请确定钢锥以锁住。
2、为保证钢锥自由跌落，导向孔中严禁有杂物。
3、钢锥跌落前请放下透明护罩。
4、为免钢锥尖受损，不得对坚硬物体测试。
5、附件 量锥：一只
