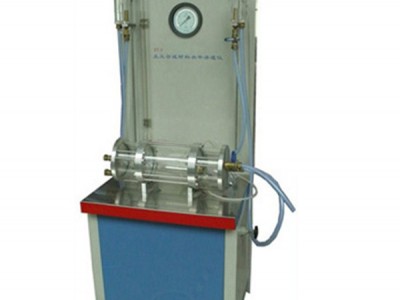

该仪器依据JTGE50-2006、ISO11508:1999土工合成材料平面内水流量的国家标准研发设计。适用于各类土工材料垂直渗透的测量,性能稳定,方便实用.
技术参数
1.试样尺寸:ф80mm
2.外形尺寸:6007501900
3.整机重量:150Kg
土工合成材料垂直渗透仪使用方法:
1,将试样置于含湿润剂的水中,至少浸泡12h直至饱和并赶走气泡。湿润剂采用0.1%V/V的烷基苯硫磺酸钠。
2.取下高压仓(见仪器间图12)安装试件(5)于夹持器(6),试样要求:试样应清洁,表面无污物,无可见污物或折痕,不得折叠,并应放置于平处,上面不得施加任何荷载。然后安装好高压仓,依次平衡力拧紧高压仓螺母。
3,打开通水阀(3)由(1)注入清洁水源至高压水罐(2)。直至两侧水位达到50mm的水头差(11)。关掉供水,如果试样两侧的的水头在5min内不能平衡,查找是否有未排干净的空气。打开(13)排气阀门重新排气。并在试验报告中注明。
4,调整水流,使水头差达到70mm±5mm,记录此值。精确到1mm。待水头稳定30s后在规定的时间周期内,用量筒收集(8)渗透水收集管通过的渗透水量,体积精确到10mL,时间精确到s,收集渗透水量1000mL,时间至少30s。
5,分别对水头差0.8, 0.6, 0.4和0.2倍的水头差。重复以上2.3.4的程序,从流速开始到流速结束,并记录下相应的渗透水量和时间。
6,记录水温,精确到0.2℃。
7,结果的计算请依据T1141-2006的相应标准。
土工合成材料垂直渗透仪试验完毕打开放水阀(4),排净各部位水。清洁仪器表面。
土工合成材料垂直渗透仪试验报告应包括以下内容
样品名称、规格型号和状态描述;
样品状态的描述; 试验日期;
渗透仪规格型号、主要技术指标;
试样有效过水面积;
测定全部渗透性能时,每个试样的流速对水头损失曲线的集合;
水头差50mm时的流速指数(VI50),如给出垂直渗透系数和透水率;
水温范围;
供水方式和溶解氧值;
任何偏离规定程序的详细说明
