供应KS快速热电偶


品牌: SH
产品规格: 定做
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 江苏 泰州市
有效期至: 长期有效
最后更新: 2021-06-16 07:53
浏览次数: 533

公司基本资料信息
详细说明

一、概述

快速测温热电偶用于测量钢水及高温熔融金属的温度,是一次性消耗式热电偶。它的工作原理是根据金属的热电效应,利用热电偶两端所产生的温差电热测量钢水及高熔融金属温度。

二、产品标准

执行标准:YB/T163-1999

测量范围:0℃-1820℃

测量精度:±0.2%t

回路电阻:≤3Ω

绝缘电阻:≥5 mΩ

测温响应:3秒-5秒

性能描述:测量准确性高、测量精度可靠、测量范围广、测成率高、成本低等优点。

三、产品规格型号及性能比较

名 称

型号分度号

允差

适用温度

测温上限

响应时间

铂铑30-铂铑6

KB-602P B

±5

1500-1700

1800

4~6s

铂铑10-铂

KS-602P S

±5

1500-1700

1800

4~6s

铂铑铂铑13-铂

KR-602P R

±5

1500-1700

1800

4~6s

铼3-钨铼25

KW-602P W

±5

1500-1700

1800

4~6s

四、产品种类

常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。标准化热电偶 我国从1988年1月1日起,热电偶和热电阻全部按IEC标准生产,并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

序号

快速微型热电偶名义长度L*l

1

325.5×300

2

525.5×500

3

625.5×600

4

1025.5×1000

 五、产品结构

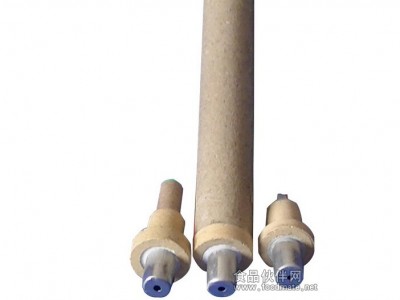

 快速热电偶的结构,它主要由测温偶头与大纸管构成。偶头主要有正负偶丝焊接在补偿导线上,补偿导线穿嵌在支架上,支架外套有小纸管,偶丝以石英支撑和保护。外装有防渣帽,全部零组件集中装入泥头中并以耐火填充剂粘合成一整体,而不可拆卸,故为一次性使用。为了保证热电偶可靠、稳定地工作,对它的结构要求如下:

1、组成快速热电偶的两个热电极的焊接必须牢固

2、两个热电极彼此之间应很好地绝缘,以防短路

3、补偿导线与热电偶自由端的连接要方便可靠

4、保护套管应能保证热电极与有害介质充分隔离

六、测温基本原理

  将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路,当导体A和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

七、使用方法

1、根据测量的对象和范围,选择适当保护纸管长度及适用的测温枪。

2、把快速热电偶装在测温枪上,并使二次仪表指针(或数显器)回零,这时说明接触良好,可以进行测量。

3、快速热电偶插入钢水深度以300~400mm为宜,测量时不要测到炉壁或渣子上,做到:快、稳、准,当二次仪表得到结果时,应立即提枪,快速热电偶在钢水中浸渍时间不得超过5秒,否则易烧毁测温枪。

4、测温枪从炉内提出后,取下使用过的热电偶,并装上新的,停顿几分钟,准备下次测量。不得连测连拆,否则造成温差波动。

订货需知:

1、注明热电偶型号、分度号、使用温度范围。

2、热电偶点数、热电偶保护管材质、直径、长度等。(保护管总长L=l 150,特殊插入深度及其保护管材质可按协议定货)

3、有紧固件、法兰装置的,需要提供先关尺寸。

www.tzhdxd.com
www.tzshyb.com
