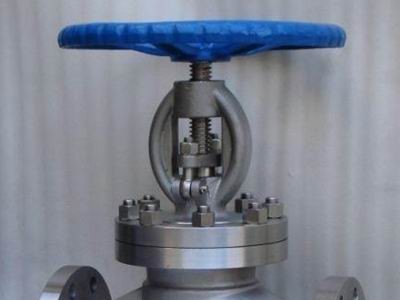

不锈钢截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。不锈钢法兰截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。不锈钢法兰截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
产品持点：
(1)结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向
(7)全开时阀瓣经常受冲蚀。
性能范围：
| 型 号 | 公称压力 | 试验压力 | 工作温度(℃) | 适用介质 | ||
| 强度(水)Mpa | 密封(水)空气(Mpa) | 低压密封(空气)Mpa | ||||
| J41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRIC ACID |
| 硝 酸 类 | ||||||
| J41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | ACETIC ACID |
| 醋 酸 类 | ||||||
| J41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | NITRIC ACID |
| 硝 酸 类 | ||||||
| J41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | ACETIC ACID |
| 醋 酸 类 | ||||||
零件材料：
| 零件名称 | 材 料Material | |
| Q41W-16P-25P-40R | Q41W-16R-25P-40R | |
| 阀体、阀盖 | 铬镍钛钢 Ci Ni Ti | 铬镍钼钛钢 Ci Ni Mo Ti Steel |
| 阀 板 | ||
| 阀 杆 | ||
| 阀杆螺母 | 铝铁青铜 | |
| 手 轮 | 灰铸铁、可铸锻铁 | |
连接尺寸：
| 型 号 Type | 公称通径 DN | 尺 寸(mm) | |||||||
| L | D | D1 | D2 | H | b-f | Z-Φd | Do | ||
| J41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 170 | 16-2 | 4-14 | 120 |
| 20 | 150 | 105 | 75 | 55 | 190 | 16-2 | 4-14 | 140 | |
| 25 | 160 | 115 | 85 | 65 | 205 | 16-2 | 4-14 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 270 | 18-2 | 4-18 | 180 | |
| 40 | 200 | 145 | 110 | 85 | 310 | 18-3 | 4-18 | 200 | |
| 50 | 230 | 160 | 125 | 100 | 358 | 18-3 | 4-18 | 240 | |
| 65 | 290 | 180 | 145 | 120 | 373 | 18-3 | 4-18 | 280 | |
| 80 | 310 | 195 | 160 | 135 | 435 | 20-3 | 8-18 | 320 | |
| 100 | 350 | 215 | 180 | 155 | 500 | 20-3 | 8-18 | 360 | |
| 125 | 400 | 245 | 210 | 185 | 614 | 22-3 | 8-18 | 400 | |
| 150 | 480 | 280 | 240 | 210 | 674 | 24-3 | 8-23 | 400 | |
| 200 | 600 | 335 | 295 | 265 | 818 | 26-3 | 12-23 | 450 | |
| 250 | 730 | 405 | 355 | 320 | 969 | 30-3 | 12-25 | 550 | |
