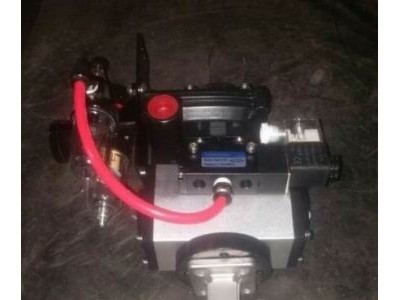

不锈钢气动蝶阀D671X


品牌: 丹特
单价: 面议
起订: 1
供货总量: 100
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2021-06-16 01:14
浏览次数: 504

公司基本资料信息
详细说明

气动蝶阀既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到效果。
D671X气动对夹式软密封蝶阀适用于温度≤100℃或≤120℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。

产品特点:1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性趋直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
6、密封件可更换,且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
9、驱动方式可选择手动、电动或气动。

技术规范:

设计依据 GB
设计标准 GB12238
结构 长度 对夹式 连接 GB12221
对夹法兰尺寸 GB12221
试验和检验 JB/T9002

*注:系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

零件材质:

序号 零件名称 材 质
Z C D
1 阀座 橡胶 橡胶 橡胶
2 圆锥销 45钢 45钢 不锈钢
3 蝶板 灰铸铁镀硬铬 碳钢或不锈钢 不锈钢
4 阀体 灰铸铁 碳钢 不锈钢
5 螺柱 35钢 碳钢 不锈钢
6 阀杆 45钢 不锈钢 不锈钢
7 键 Key 45钢 45钢 不锈钢
8 衬套 铜基粉末冶金 铜基粉末冶金 铜基粉末冶金
9 O形圈 橡胶 橡胶 橡胶
10 气动装置
11 位置指示器 塑料 塑料 塑料

注:系列蝶阀主要零部件及密封圈的材质可根据实际工况条或用户。

连接尺寸:D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)

公称通径 DN 外形尺寸 连接尺寸 执行器型号 *
L L1 L2 H H1 D D1 n-φd
50 43 164/214 75/91 263/291 80 165 125 4-φ18 GTD65/GTE80
65 46 164/214 75/91 277/305 89 185 145 4-φ18 GTD65/GTE80
80 46 164/214 75/91 283/311 95 200 160 8-φ18 GTD65/GTE80
100 52 190/246 91/101 330/340 114 220 180 8-φ18 GTD80/GTE90
125 56 210/295 101/112 353/369 127 250 210 8-φ18 GTD90/GTE100
150 56 247/398 112/139 382/408 139 285 240 8-φ22 GTD100/GTE125
200 60 308/478 139/176 442/493 175 340 295 8-φ22 GTD125/GTE160
250 68 378/562 176/206 525/574 203 395 350 12-φ22 GTD160/GTE190
300 78 432/728 206/228 619/642 242 445 400 12-φ22 GTD190/GTE210
350 78 524/928 228/275 673/720 267 505 460 16-φ22 GTD210/GTE255
400 102 524/1033 228/324 705/800 309 565 515 16-φ22 GTD210/GTE300
450 114 648/1129 275/380 774/880 328 615 565 20-φ26 GTD255/GTE350
500 127 715/1430 324/425 880/905 361 670 620 20-φ26 GTD300/AW20S
600 154 795/1845 380/527 1020/1089 459 780 725 20-φ30 GTD350/AW28S
