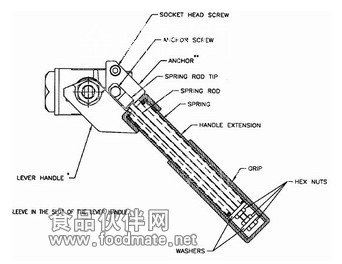

弹簧球阀也称手动常闭球阀,是黄铜煅造成型,弹簧材料不锈钢,密封材料聚四氟乙稀。该阀的主要功能是手动打开,人离开后会自动关闭。防止人为忘记关阀而造成液体外流或溢出。弹簧球阀只需要旋转90度的操作和很小的转动力矩就可以接通介质的流通,松开球阀的手柄,在弹簧的作用下自动反弹复位。全通径的球阀基本没有流阻,结构简单、体积小、重量轻,操作方便。产品广泛应用于食品、制药、加油站等工业管线。
适用范围:
弹簧自动式归位球阀在应用用不同的材质,可分别适用于水、气体、油品、硝酸、醋酸、气及某些腐蚀性液体(W。O。G)等多种介质。
注意事项:
安装位置、高度、进出口方向必须符合设计要求,螺纹连接应牢固紧密。
安装在保温管道上的各类手动阀门,手柄均不得向下。
连接尺寸:
NPS | DN | D | L | H | W |
1/4" | 6 | 10 | 55 | 42 | 95 |
3/8" | 10 | 12 | 55 | 42 | 95 |
1/2" | 15 | 15 | 62 | 51 | 108 |
3/4" | 20 | 20 | 75 | 58 | 115 |
1" | 25 | 25 | 85 | 77 | 135 |
1-1/4" | 32 | 32 | 102 | 83 | 150 |
1-1/2" | 40 | 38 | 108 | 97 | 175 |
2" | 50 | 50 | 124 | 106 | 190 |
