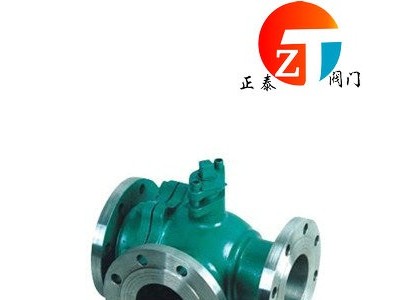

三通法兰球阀Q44F-16C/Q44F-25CQ44F法兰连接三通球阀,连接三通球阀,法兰三通球阀产品特点①、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。②、四阀座密封三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外一通道连通,灵活控制管路中介质的合流或分流。二、主要零件材料:
零件名称 | 材质 | |
GB | ASTM | |
阀体、阀盖 | WCB | A216-WCB |
密封圈 | PTFE、对位聚苯 | PTFE、对位聚苯 |
球体 | 1Cr18Ni9Ti | SS304 |
阀座、阀杆 | 2Cr13 | A246-416 |
双头螺栓 | 35CrMoA | A193-B7 |
公称压力 | 试验压力(MPa) | |||
壳体 | 高压液密封 | 体压气密封 | ||
1.6 | 2.4 | 1.76 | 0.6 | |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
CLASS150 | 3.0 | 2.2 | ||
适用工况 | 适用介质 | 水、油品、气等非腐蚀和酸碱腐蚀介质 | ||
适用温度 | -28~350℃ | |||
应用规范 | 连接法兰 | JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
检验试验 | GB/T9092-99、API598 |
型号 | 公称通径DN(mm) | 尺寸(mm) | |||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q44F-16C (P) (R) | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 |
