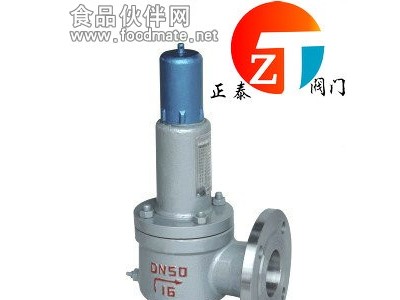

弹簧全启封闭式安全阀A42Y-16C/A42Y-25C/A42Y-40C
型适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型及A42Y-R型适用于工作温度≤200℃有腐蚀性的介质的设备和管路上，作为超压保护装置。
; ; ; ;连接法兰标准按JB/T……-94系列1。≥6.4MPa按JB/T……-94系列2。
主要零部件材料

NO.	零件名称	A42Y-C/KA42Y-C材料	A42Y-P/KA42Y-P材料	A42Y-R材料	DA42Y-P材料
1	阀座	2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG1Cr18Ni9Ti
2	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	LCB/ZG1Cr18Ni9Ti
3	调节圈	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
4	反冲盘	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
5	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
6	导向套	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450	ZG1Cr18Ni9Ti
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料	50CrVA
9	阀杆	2Cr13	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti/1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
10	调整螺杆	45	2Cr13	2Cr13	2Cr13
11	阀帽	ZG200-400	ZG200-400	ZG200-400	ZG230-450
;	密封面材料	堆焊Co基硬质合金

外形尺寸和连接尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN"	D1	K1	g3	g2	b1	f"	f1"	Z1-ød1	L	L1	≈H
A42H-16C A42Y-16P A42Y-16R KA42Y-16C DA42Y-16C（P）	20	15	105	75	;	55	16	2	;	4-14	25	115	85	;	65	16	2	;	4-14	110	95	378
	25	16	115	85	;	65	16	2	;	4-14	32	140	100	;	78	18	2	;	4-18	110	95	378
	32	20	140	100	;	78	18	2	;	4-18	40	150	110	;	85	18	3	;	4-18	115	100	378
	40	25	150	110	;	85	18	3	;	4-18	50	165	125	;	100	20	3	;	4-18	120	110	406
	50	32	165	125	;	100	20	3	;	4-18	65	185	145	;	120	20	3	;	4-18	135	120	450
	65	40	185	145	;	120	20	3	;	4-18	80	200	160	;	135	20	3	;	8-18	160	140	520
	80	50	200	160	;	135	20	3	;	8-18	100	220	180	;	155	22	3	;	8-18	170	135	525
	100	65	220	180	;	155	22	3	;	8-18	125	250	210	;	185	22	3	;	8-18	195	175	690
	125	80	250	210	;	185	22	3	;	8-18	150	285	240	;	210	24	3	;	8-23	210	190	780
	150	100	285	240	;	210	24	3	;	8-23	175	310	270	;	240	26	3	;	8-23	255	230	838
	200	125	340	295	;	265	26	3	;	12-23	250	405	355	;	320	30	3	;	12-26	300	260	992
	250	150	405	355	;	320	30	3	;	12-26	300	460	410	;	375	30	4	;	12-26	350	320	1266
	300	220	460	410	;	375	30	4	;	12-26	400	580	525	;	485	36	4	;	16-30	370	350	1283
	350	250	520	470	;	435	34	4	;	16-26	500	715	650	;	608	44	4	;	20-34	500	450	1520
	400	280	580	525	;	485	36	4	;	16-30	500	715	650	;	608	44	4	;	20-34	500	450	1530
A42H-25C A42Y-25P A42Y-25R KA42Y-25C DA42Y-25（P）	20	15	105	75	;	55	16	2	;	4-14	25	115	85	;	65	16	2	;	4-14	110	95	378
	25	16	115	85	;	65	16	2	;	4-14	32	140	100	;	78	18	2	;	4-18	110	95	378
	32	20	140	100	;	78	18	2	;	4-18	40	150	110	;	85	18	3	;	4-18	115	100	378
	40	25	150	110	;	85	18	3	;	4-18	50	165	125	;	100	20	3	;	4-18	120	110	406
	50	32	165	125	;	100	20	3	;	4-18	65	185	145	;	120	20	3	;	4-18	135	120	450
	65	40	185	145	;	120	22	3	;	8-18	80	200	160	;	135	20	3	;	8-18	160	140	520
	80	50	200	160	;	135	22	3	;	8-18	100	220	180	;	155	22	3	;	8-18	170	135	525
	100	65	230	190	;	160	24	3	;	8-23	125	250	210	;	185	22	3	;	8-18	195	175	690
	125	80	270	220	;	188	28	3	;	8-26	150	285	240	;	210	24	3	;	8-23	210	190	780
	150	100	300	250	;	218	30	3	;	8-26	175	310	270	;	240	26	3	;	8-23	255	230	838
	200	125	360	310	;	278	34	3	;	12-26	250	405	355	;	320	30	3	;	12-26	300	260	992
	250	150	425	370	;	332	36	3	;	12-30	300	460	410	;	375	30	4	;	12-26	350	320	1266
	300	220	485	430	;	390	40	4	;	16-30	400	580	525	;	485	36	4	;	16-30	370	350	1283
A42H-40C A42Y-40P A42Y-40R KA42Y-40C DA42Y-40（P）	20	15	105	75	51	55	16	2	4	4-14	25	115	85	;	65	16	2	;	4-14	110	95	378
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	;	78	18	2	;	4-18	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	;	85	18	3	;	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	;	100	20	3	;	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	;	120	20	3	;	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	;	135	20	3	;	8-18	160	140	520
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	;	155	22	3	;	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	;	185	22	3	;	8-18	195	175	690
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	;	210	24	3	;	8-23	210	190	780
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	;	240	26	3	;	8-23	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	;	320	30	3	;	12-26	300	260	992
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	;	375	30	4	;	12-26	350	320	1266
