设备特点：

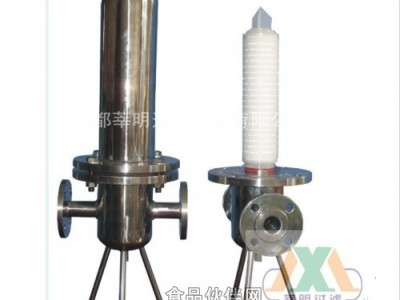

微孔滤芯过滤器壳体选用SUS304、316L、PP等材料制造，参照同类滤器通用规格标准，应用合理的流体力学参数设计，达到用户所要求的过滤效果，品种规格齐全，可供各类用户选择。
 | 不锈钢制件，参照GB150-1998钢制压力容器设计，配置卫生级不锈钢管件和ISO2852标准快开形式卡箍或 |
| （GB/HG）标准法兰接口，不锈钢内外表面机械抛光或内涂PTFE； | |
| 聚丙烯滤器参照HG/T20640-97标准，按Q/320585 FHC03-2002标准设计制作； |
| 与各种型号的滤芯匹配使用，注重滤器与滤芯的安装密封设计； |
| 滤器经水或气压的耐压、密闭性测试； |
| 设计结构合理，制作符合制药行业GMP规范要求； |
| 按要求配置Y-60型常规、不锈钢、隔膜式压力表。 |
| 不锈钢筒式过滤器壳体外形尺寸参考表 |
| 理论流量 t/h | 配装滤芯 | 进出口管外径(mm) | 连 接 | 外形尺寸参考(mm) | ||||||
| 根数 | 长度 | 方式 | 规格(mm) | A | B | C | D | E | ||
| 0.3~0.5 | 1 | 10" | 25 | 快装 | ф50.5 | 600 | 400 | 80 | 100 | 220 |
| 0.5~1 | 20" | 800 | 650 | |||||||
| 1~1.5 | 30" | 1050 | 900 | |||||||
| 1~1.5 | 3 | 10" | 32 | 快装 | ф50.5 | 650 | 450 | 120 | 200 | 320 |
| 1.5~3 | 20" | 900 | 700 | |||||||
| 2.5~4.5 | 30" | 34 | 1150 | 950 | ||||||
| 1.5~2.5 | 5 | 10" | 32 | 快装 | ф50.5 | 650 | 450 | 120 | 220 | 350 |
| 3~5 | 20" | 900 | 700 | |||||||
| 4.5~7.5 | 30" | 38 | 1150 | 950 | ||||||
| 5~7 | 7 | 20" | 38 | 快装 螺纹 法兰 | ф50.5 G1" DN40 | 950 | 700 | 150 | 250 | 400 |
| 6~10 | 30" | 48 | 1200 | 950 | ||||||
| 8~14 | 40" | 1450 | 1200 | |||||||
| 6~8 | 9 | 20" | 48 | 快装 螺纹 法兰 | ф64 G1" DN50 | 1000 | 700 | 150 | 350 | 500 |
| 8~12 | 30" | 1250 | 950 | |||||||
| 12~15 | 40" | 1500 | 1200 | |||||||
| 6~12 | 12 | 20" | 48 | 快装 螺纹 法兰 | ф64 G1.5" DN50 | 1100 | 800 | 200 | 350 | 500 |
| 12~18 | 30" | 57 | 1350 | 1050 | ||||||
| 16~24 | 40" | 1600 | 1300 | |||||||
| 8~15 | 15 | 20" | 76 | 螺纹 法兰 | G2.5" DN65 | 1100 | 800 | 200 | 400 | 550 |
| 18~25 | 30" | 1350 | 1050 | |||||||
| 20~30 | 40" | 1600 | 1300 | |||||||
| 12~21 | 21 | 20" | 89 | 螺纹 法兰 | G3" DN80 | 1150 | 850 | 200 | 450 | 600 |
| 21~31 | 30" | 1400 | 1100 | |||||||
| 27~42 | 40" | 1650 | 1350 | |||||||
