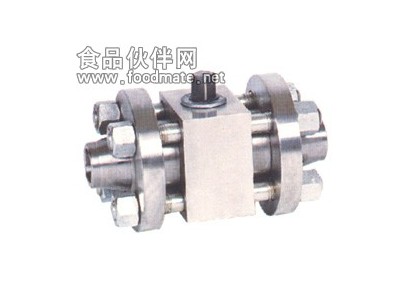

不锈钢三片式焊接球阀Q61F 高压三片式焊接球阀


品牌: 博特
产品规格: 15-100
单价: 2600.00元/个
起订: 1 个
供货总量: 100000 个
发货期限: 自买家付款之日起 3 天内发货
所在地: 江苏 常州市
有效期至: 长期有效
最后更新: 2021-06-15 23:14
浏览次数: 505

公司基本资料信息
详细说明

品牌 常州博特
连接方式 法兰、焊接、螺纹等
公称口径 DN6-2000
使用压力 1.0-32Mpa
主体材质 WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6
传动方式 手动、蜗轮传动、电动、气动、液动、电液动等
使用介质 水、蒸汽、油、酸碱类等
不锈钢三片式焊接球阀Q61F 高压三片式焊接球阀概述
  常州博特阀门生产的Q61F高压焊接球阀所有部件均为锻件,采用下装式阀杆,设备倒密封结构,采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏,密封面采用尼龙1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下.
 不锈钢三片式焊接球阀Q61F 高压三片式焊接球阀主要零件材料
零件名称 阀体 法兰 阀座阀杆、球 密封圈 双头螺栓 O形圈
材料 45 35 2Crl3 尼龙 1010 35CrMO 丁晴橡胶
不锈钢三片式焊接球阀Q61F 高压三片式焊接球阀主要性能规范
型号 Q41N-160 Q41N-320 Q61N-160 Q61N-320
公称压力 PN(Mpa) 16.0 32.0 16.0 32.0
试验压力
(Mpa)
壳体 24.0 48.O 24.0 48.0
密封(液) 17.6 35.2 17.6 35.2
密封(气) 0.6
适用温度 -40~80
适用介质 水、油品、氦、氢、氨等
  不锈钢三片式焊接球阀Q61F 高压三片式焊接球阀主要连接尺寸及重量   PN1.6MPa

型号 公称压力 尺寸(mm)
L L1 D D1 H L0
Q61F/N-160 Q661F/N-160 10 150 60 90 18 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800


型号 公称压力 气动装置 尺寸(mm)
L L1 D D1 H L0
Q61F/N-160 Q661F/N-320 10 QD60 150 60 90 18 58 220
15 QD100 170 70 100 23 62 220
20 QD100 191 81 110 29 75 250
25 QD100 205 95 115 36 80 250
32 QD150 230 110 150 43 96 300
40 QD150 260 120 170 49 111 400
50 QD150 330 140 200 61 128 400
65   360 150 225 80 180 500
80   380 160 270 105 200 600
100   430 188 320 118 245 800
(声明:本文中所有文字、数据、图片均只适用于参考,如需提供江苏常州博特阀门型号、常州博特阀门性能参数、常州博特阀门结构尺寸参数、常州博特阀门价格等详情,请与我们的销售工程师联系Tel:86-0519-85305171,Mob:13775013759 周工。) FAX:0519-85305171 商务QQ79871667 115409681
