一、概 要
|

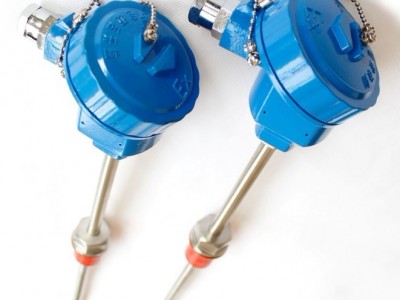

| 工业用隔爆铂电阻是一种温度传感器。在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪表,对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易燃、易爆等化学气体、 蒸气，如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本厂生产的隔爆铂电阻产品适用在 d II BT4~d II CT6 温度组别区间内具有爆炸性气体危险的场所内 本厂生产的隔爆热电偶采用引进元件作感温元件，其技术性能符合 ZBY301-85工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求 GB3836.1-83 、 GB3836.2-83 标准。 |
二、工作原理
热电阻温度计是基于金属导体或半金属导体电阻值与温童呈一定函数关系的原理来实现温度测量的。
金属导体与温度的关系一般可表示为Rt=Rto[1+α(t-to)] (8.4-1)式中，Rt为温度为t时的电阻值；Rto为温
度为to时的电阻值；α为电阻温度系数(该值随温度而变化，仅在某个范围内可近似常数)。大多数半导体
电阻与温度的关系可表示为RT=AeB/T (8.4-2)式中．T为热力学温度(K)；RT为温度为T时的电阻值；e为
自然对数的底，其值为2.71828；A、B为常数，其值与半导体材料结构有关。
三、主要技术指标
热电阻感温元件在100℃时电阻值(R 100)和它在0℃时的电阻(R0)比值R100/R0。
分度Pt100: A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
W100= R100/R0=1.3851
四、量程规格
| 型号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差△t℃ |
| WZP-240 | Pt100 | -200～500 | A级 | -200～650℃时允差 |
| B级 | -200～800℃时允差 |
● 式中“t”为感温元件实测温度值。
