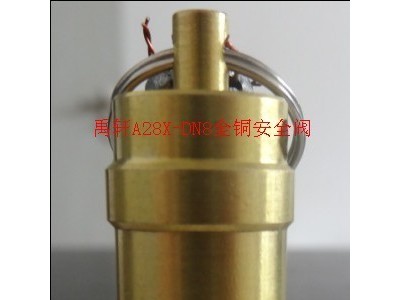

【AK28X带拉环空压机安全阀产品用途】AK28X黄铜带拉环空压机安全阀是一种用于空压机等设备作为超压保护的最终安全保护装置，该类型安全阀采用弹簧直接载荷式，螺纹连接。
【产品特点】1、整定压力偏差小，可达±3%
2、启闭压差≤15%
3、选用优质的弹簧钢，保证弹簧的寿命和稳定性
4、氟橡胶软密封
5、全启式结构，排量大
【执行标准】设计规范：GB/T 12243结构长度：GB/T 12221试验与检验：GB/T 12242产品标识：GB/T 12220供货规范：JB/T 7928
【产品型号】AK28X-16T
【整定压力等级】
| 公称压力(MPa) | 整定压力等级 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
【性能参数】
| NO. | 零件名称 | AK28X材料 |
| 1 | 阀体 | 黄铜 |
| 2 | 阀瓣 | 氟橡胶 |
| 3 | 阀盖 | 黄铜 |
| 4 | 阀杆 | 黄铜 |
| 5 | 弹簧 | 50CrVa |
【主要外形连接尺寸】
| 公称通径 | 尺寸 | |||
| DN (mm) | do | Rc | A | B |
| 6 | 3 | 1/4" | 65 | 24 |
| 10 | 6 | 3/8" | 65 | 24 |
| 15 | 10 | 1/2" | 85 | 28 |
| 20 | 13 | 3/4" | 110 | 40 |
| 25 | 18 | 1" | 140 | 48 |
| 32 | 25 | 1-1/4" | 170 | 60 |
| 40 | 30 | 1-1/2" | 185 | 70 |
| 50 | 38 | 2" | 210 | 85 |
