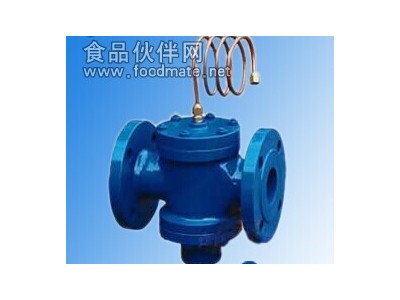

| 自力式压差控制阀主要技术参数 |
|
|
| 型号 | 公称压力 | 壳体试验压力 | 压差控制范围 | |
| 定压差型 | 可调压差型 | |||
| ZYC-16-H3T | 1.6MPa | 2.4MPa | 10KPa20KPa30KPa | 10-30KPa |

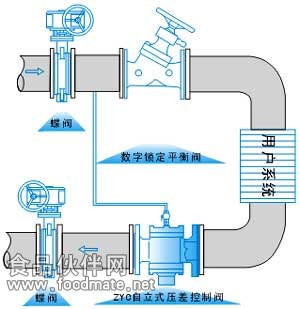

| 自力式压差控制阀结构简图 |
|
|
|

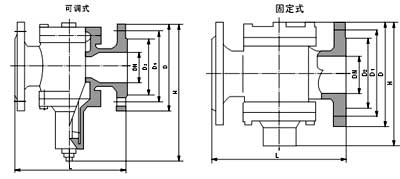

| 自力式压差控制阀主要外形安装尺寸： |
| DN(mm)L | 连接方式110 | L(mm)110 | H(mm) | 流量(M3/h) | 适用介质 | 介质温度 | 主要零件材料 | |
| 定压差型 | 可调压差型 | |||||||
| 15 | 螺纹 | 110 | 95 | 145 | 0.2-1 | 水 | 0-100℃ | 阀体,上盖和下盖为铸铁阀芯为铜膜片为尼龙强化橡胶弹簧为不锈钢 |
| 20 | 110 | 110 | 150 | 0.3-1.5 | ||||
| 25 | 115 | 130 | 165 | 0.5-2 | ||||
| 32 | 法兰 | 130 | 140 | 190 | 1-4 | |||
| 40 | 200 | 190 | 340 | 1.5-6 | ||||
| 50 | 215 | 205 | 355 | 2-8 | ||||
| 65 | 230 | 240 | 390 | 3-12 | ||||
| 80 | 275 | 300 | 500 | 5-20 | ||||
| 100 | 290 | 350 | 550 | 10-30 | ||||
| 125 | 310 | 380 | 580 | 15-45 | ||||
1.自力式压差控制阀选用主要控制参数为：公称直径、压差控制范围、设计公称压力、介质允许温度范围、控制精度等。属动态平衡阀。
2. 对变流量水系统，在其中某两点要求压差恒定的位置，安装自力式压差控制阀，即可消除该被控系统内部用户进行流量调节引起的干扰，也可消除外部网路压力波动对被控系统的干扰，使被控系统在较稳定的工况下运行，达到保证供暖（空调）质量和节约能源的目的。
3. 在动态控制的管网系统中，如末端为变流量系统，应设置自力式压差控制阀，以保证被控系统始终在额定压差下正常工作。
4. 变流量系统的水平支、干管入口处以及在安装有温控阀或调节阀等的动态系统的支、干管入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。
5. 应按照通过流量和工作压差范围来选择自力式压差控制阀（注意：由于多数产品的工作压差范围比较窄，如果超出了工作范围，就将失去控制作用），而不应直接按照管径选择阀门规格。
6. 室内供暖为双管系统的计量收费系统，热力入口应设自力式压差控制阀。两端压差不宜大于100kPa，不应小于8kPa。
7. 如压差控制阀的实际工作压差超出产品工作压差范围，应采用等其它调节设备进行初调节。
8. 通常自力式压差控制阀没有关断功能，需要增设关断阀门。
9. 要注意防止水中的杂质阻塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器。
