ZL47F自力式流量平衡阀,是一种利用介质本身的压力变化来进行自我调控,从而保持流经被控系统流量平衡的阀门,具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制,运行前一次测试调节,可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确,操作简单,运做平稳,性能可靠,使用寿命长。
自力式流量平衡阀(带锁)主要技术参数:
公称压力(MPa) | 壳体试验压力(MPa) | 适用温度 | 适用介质 |
1.6 | 2.4 | ≤100℃ | 水、油等非腐蚀性液体 |

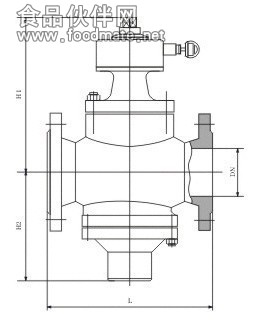

自力式流量平衡阀(带锁)主要连接尺寸:
公称通径 (mm) | 尺 寸(mm) | ||
L | H1 | H2 | |
15 | 110 | 122 | 70 |
20 | 110 | 122 | 70 |
25 | 115 | 137 | 74 |
32 | 160 | 182 | 91 |
40 | 200 | 191 | 147 |
50 | 215 | 197 | 147 |
65 | 230 | 205 | 154 |
80 | 275 | 259 | 181 |
100 | 290 | 268 | 211 |
125 | 315 | 334 | 227 |
150 | 350 | 357 | 260 |
200 | 430 | 407 | 303 |
250 | 520 | 452 | 367 |
300 | 635 | 486 | 430 |
350 | 670 | 555 | 495 |
