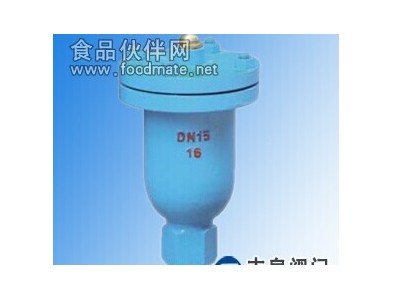

内螺纹单口排气阀

内螺纹单口排气阀概述:

QB1内螺纹单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上管子为φ50-200,它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。

内螺纹单口排气阀作用原理：



当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

内螺纹单口排气阀用途及主要性能规范：

1、本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

2、安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以验停水。

3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

内螺纹单口排气阀主要零部件材质：

内螺纹单口排气阀主要外形连接尺寸：

　　排气状态时，浮筒由于重力作用，将杠杆的一端向下拉下，这时杠杆处于倾斜状态，在杠杆与排气孔接触部分出现空隙，空气就通过此空隙由排气孔排出，随着空气的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠杆上的密封端面逐渐压上排气孔，直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。

　　1.排气阀的浮筒采用低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。

　　2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。

　　3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。

　　材质: 黄铜

　　公称通径：DN15-DN25

　　介质: 水

　　公称压力：PN10 PN16 PN25

　　1.自动排气阀必须垂直安装，即必须保证其内部的浮筒处于垂直状态，一面影响排气；

　　2.自动排气阀在安装时，跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流

　　3.自动排气阀一般安装在系统的点，有利于提高排气效率。
