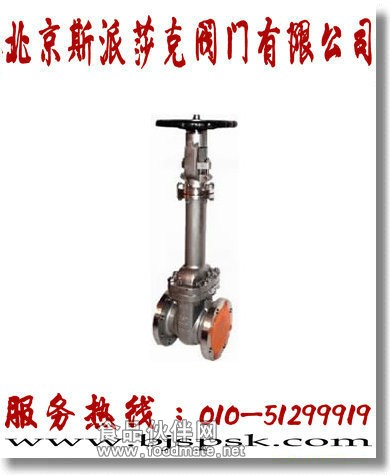

一、产品概述：
波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
◆其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
二、技术规范
驱动方式手动
电动
设计标准GB12234
结构长度GB12221
连接法兰GB9113、JB79、HG20596
试验和检验JB/T9092、GB/T13927
三、产品性能规范：
公称压力（MPa）壳体试验压力（MPa）密封试验压力（MPa）适用温度（℃）
1.62.41.76
≤350℃
2.53.752.75
4.06.04.4
6.49.67.04
注：系列阀门连接法兰可根据用户要求设计制造
四、主要零部件材质
序号名称材质
1阀体WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2阀板25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3阀杆25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4波纹管组件1Cr18Ni9Ti、304、316、304L、316L
5支架WCB、WC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M、
6垫片柔性石墨+不锈钢Flexiblegraphite+stainlesssteel、PTFE
7阀盖WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8六角螺母0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV
9双头螺栓0Cr18Ni9Ti、0Cr18Ni12Mo2Ti35CrMoV、25Cr2MoV
10填料柔性石墨
11填料压盖WCBWC1、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12阀杆螺母铜合金
13手轮WCBQT400-18
