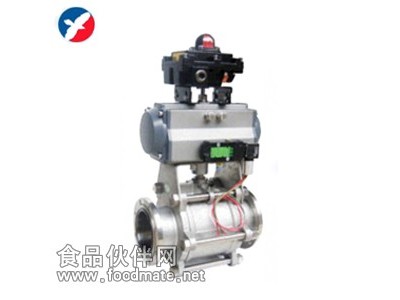

产品简介 GUQ气动真空球阀简介
GUQ气动真空球阀是通过电磁换向阀改变气路方向，控制气动执行器气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。气动真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。GUQ气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
GUQ气动真空球阀主要性能：
1、漏率：1.3×10-9Pa.M3/S；
2、压力范围：5×10-7Pa～0.6Mpa；
3、工作温度：-30℃～+232℃；
4、气源压力：0.4～0.6 Mpa；
5、工作介质：水、蒸气、酸、碱；
6、安装位置：任意；
7、寿命：≥20000次。
8、原理： 采用气动执行器驱动阀杆转 90º达到开关目的。
GUQ系列气动真空球阀的性能特点：
1、密封结构设计，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
2、开关扭矩小，配置气动执行器小，工作稳定、可靠；
3、结构紧凑，重量轻，外形简洁、美观；
4、该阀既能适用高真空，又能适用一定的正压力下使用；
5、由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。
GUQ气动真空球阀主要零件材料：
阀 体 ： 304、316、316L
密封件 ： 增强聚四氟乙烯
球 体 ： 304、316、316L
GUQ气动真空球阀快卸法兰连接尺寸 (标准：GB4982)
| 型号 | DN | A | B | L | H |
| GUQ-16R | 16 | 30 | 12.2 | 75 | 100 |
| GUQ-20R | 20 | 40 | 26.2 | 90 | 110 |
| GUQ-25R | 25 | 40 | 26.2 | 100 | 125 |
| GUQ-32R | 32 | 55 | 34.2 | 110 | 155 |
| GUQ-40R | 40 | 55 | 41.2 | 120 | 170 |
GUQ气动真空球阀卫生级法兰连接尺寸(标准：ISO-2852)
| 型号 | DN | A | B | L | H |
| GUQ-16R | 16 | 34 | 27.5 | 75 | 100 |
| GUQ-20R | 20 | 50.5 | 43.5 | 90 | 110 |
| GUQ-25R | 25 | 50.5 | 43.5 | 100 | 125 |
| GUQ-32R | 32 | 50.5 | 43.5 | 110 | 155 |
| GUQ-40R | 40 | 50.5 | 43.5 | 120 | 170 |
| GUQ-50R | 50 | 64 | 56.5 | 135 | 210 |
| GUQ-65R | 65 | 77.5 | 70.5 | 150 | 260 |
| GUQ-80R | 80 | 91 | 83.5 | 200 | 320 |
| GUQ-100R | 100 | 119 | 110 | 250 | 400 |
GUQ气动真空球阀活套法兰连接尺寸(标准：GB6070)
 |  |  |  |
