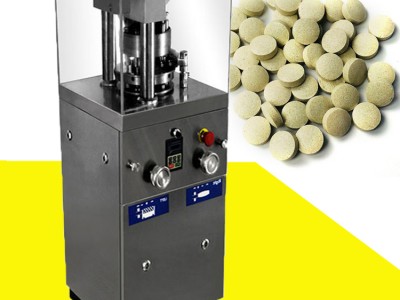

广州ZP579旋转式压片机 晨雕中药/西药片压片机

 广州ZP579旋转式压片机 晨雕中药/西药片压片机

旋转式压片机介绍：

广州晨雕机械生产的旋转式压片机是一种自动旋转、连续压片的压片机，配有过载保护装置，当压力过载时，能自动停机。此种压片机提高了片剂密度的均匀性，减少了裂片，松片现象,外围罩壳为全封闭式，采用不锈钢材质，转台表面经过特殊处理，能保持表面光泽与防止交叉污染，符合GMP要求。本机机器振动小，噪声低，耗能少，效率高和片剂重量准确，是目前国内很受欢迎的一种压片机。

旋转式压片机结构：

1 转台结构：转台是本机工作的主要执行件。有上、下轴承组件、主轴、转台等主要零件构成。主轴支撑在轴承上，由蜗轮副传动，花键连接，传动主轴，使转台旋转工作。

2 轨道机构：轨道有上轨道和下轨道组成的圆柱凸轮和平面凸轮，是上、下冲杆运动的轨迹。上轨道由上冲上行轨、上冲下行轨、上冲上平行轨、上冲下平行轨、压下路轨等多块轨道组成。它们分别紧固在上轨道盘上。下轨道由下冲上行轨、下冲下行轨和充填轨组成。它们分别安装在下轨道座上。

3 充填调节装置：充填调节用于调节片剂重量。充填调节机构装置在主体的内部，在主体的平面上可观察到月形的充填轨，它由螺旋的作用而上升或下降来控制充填量，转动圆盘调节时，顺时针充填量减少，反之加大。

4 片厚(压力)调节装置：通过调节下压轮上下，来调节片厚(压力)。下压轮装在主体的槽内，它套在偏心轴上，外端连接在手轮上，当外部手轮调节时，偏心轴带动压轮上升和下降，即调节片厚(压力)，借以控制片剂的厚度和硬度，上压轮上下调节也可作为调节装置，但在一般情况下不调。

5 加料装置；该装置由加料斗、调节螺钉、加料器等部分组成。加料器为月形栅式加料器，它安装在转台上。加料器与转台工作面间隙及料斗的高度根据颗粒的流动性进行调节。

6 传动装置：该机的传动部分是由电动机、同步带轮及蜗轮减速箱、试车手轮等组成。电动机安装在底版的电机座上，电机启动后，通过一对同步皮带将动力传递到减速蜗轮副上。电动转速是通过交流变频无级调速来调节的。打开两侧或后门，可直接观察并接触带这些零件。

7 罩壳部分：该机外壳为全封闭，符合GMP 要求。上半部分有四扇视窗围城，便于清扫和维修。下半部分有不锈钢门封闭，在一般情况下是锁紧关闭的，只有在维修和安装冲模时才打开此门。机器的正面安装一操作台。压片室与机器传动部分由不锈钢围罩隔开，保证压片室清洁及保护传动零件免受粉末污染、腐蚀。

主要用途:
本机是一种单压式自动旋转,连续压片的机器,将颗料状原料压制成各种片剂。它主要用于制药业的片剂生产，同时适用于化工、食品、电子等工业部门。外围罩壳为全封闭形式，材料采用不锈钢，内部台面用不锈钢材料，转台表面经过特殊处理，能保持表面光泽与防止交叉污染，符合GMP要求。装有透明玻璃的门窗，能清楚观察压片的状态，并且能全部打开，易于内部清理和保养。所有控制器和操作件均布局合理。采用无级变频调速装置进行电气调速，操作方便，转动平稳，安全准确。所有的传动装置均布置在机器内部，保持机件清洁。本机配有电磁制动电动机和其它安全保护装置，运行时也能调整与操作。

安装调整和使用

1、冲模的安装与调整：

1.1冲模安装前准备工作：拆下料斗、加料器。打开右门，转动手轮清洁转台工作面、模孔和所需安装的冲模。旋转压力调节收轮，将压力调小。拆下下冲装卸轨。

1.2中模的安装：将转台上中模紧固螺钉旋出转台外圆1毫米左右，注意与吸粉嘴等部件不要相碰，勿使中模装入时与螺钉的头部相碰为宜。中模装置较紧，放置时要平稳，将打棒穿入上冲孔，然后轻轻打入。中模进入模孔后，其平面不高出转台平面为合格，然后将螺钉紧固。

1.3上冲的安装：*先将嵌舌拆下，然后将上冲杆插入孔内，用大拇指和食指旋转冲杆，检验头部进入中模上下滑动的灵活性，无卡阻现象为合格。再转动手轮*冲杆颈部接触平行轨。上冲杆全部装毕，将嵌舌装上。

1.4下冲的安装：按上冲的方法安装，装毕将下冲装卸轨装上。

1.5式运行：全套模具装毕，转动手轮，使转台旋转2周，观察上下冲杆进入中模孔及在轨道上运行情况。无卡阻和碰撞现象为合格。要注意到顶部(即出片处)，应高出转台工作面0.1～0.3毫米。关闭所有门、开动电动机，空转2分钟，待运转平稳后方可使用。

2、加料器的安装与调整：将加料器装在加料器支撑架上，然后将滚花螺钉拧上，再调整调节螺钉，使加料器底面与转台工作台面之间间隙为0.05～0.1毫米，拧紧滚花螺钉，再调整刮粉板高低，使底平面与转台工作面平齐。将螺钉拧紧。

3、充填量的调节：充填调节由安装在机器前面右边的调节手轮控制手轮边上有指示标志。当手轮按顺时针方向旋转时，充填量减少，反之增加。调节时应注意加料器中有足够的颗粒，同时调节压力使片子有足够的硬度，以便称量。

4、片剂厚度(压力)调节：片剂厚度(压力)调节是由安装在机器前面左边的调节手轮控制，手轮边上有指示标志。当手轮按逆时针方向旋转时，片剂厚度降低(压力增大)，反之片剂厚度增加(压力减小)。当充填量调定后，检查片剂的厚度及硬度，再作适当的微调，直*合格。

5、输粉量的调整：当充填量调妥后，调整颗粒的量。*先松开斗架侧面的螺钉，再旋转斗架上调整螺钉，调节料斗口与转台工作面距离，其距离一般观察加料口内颗粒的积贮量勿外溢为合格。调整后，将螺钉旋紧。

6、速度的选择：调节速度方法比较简单，只要旋转调节旋钮，顺时针为转速增加，反之速度减低。关键是速度的选择，对机器使用寿命、片重、片剂的质量有直接影响。由于颗粒的性质、黏度、含水量、颗粒的粒径分布以及片径大小，压力不同，故不能作统一的定，只能根据实际情况及技术人员经验来确定。但一般情况，若压制矿物、植物纤维含量大、大片径、粘性差的物料，宜采用低使压片。速度一般不超过25转/分。反之，如果压制粘性、流动性好、小片径、易成的颗粒，可以选择较高速度。压片速度可通过试压、调整得到。建议持续压片时的转速不超过额定转速的80%。
