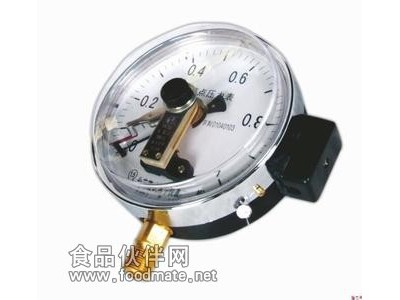

YXC-100电接点压力表用途：电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力，仪表经与相应的电气器件配套使用，可对被测压力系统实现自动控制和发信（报警）的目的。适用于测量无爆炸危险、非结晶的各种液体、气体等介质的压力。仪表通常与相应的电气器件配套使用。
电接点压力表结构原理：电接点压力表由测量系统、指示装置、电接点装置、外壳、调节装置及接线盒等组成。当被测压力作用于弹簧管时，其末端产生相应的弹性变形——位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。磁助电接点压力表是在电接点装置上装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。24伏电压使用时应特殊说明，需使用特殊触点装置的电接点压力表，此表适应于弱电压下弱电流的场合可以达到动作可靠、使用寿命长的目的。
隔膜电接点压力表：电接点压力表可与不同材料膜片的隔离体配接，组成隔膜式电接点压力表，用于测量各种腐蚀性较强及粘度较大易结晶介质的压力。耐震电接点压力表：耐震电接点压力表适用于被测介质的压力有强烈脉冲变化或压力冲击、在生产工艺中经常突然卸荷的场合、环境震动较大的场所。耐震电接点压力表能测量气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。不锈钢耐震电接点压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、矿山、机械、电力及食品行业。直接测量不结晶，有腐蚀性的气体、液体的压力。
技术参数：
1、精确度：1.6级
2、触电功率：30VA
3、工作电压：AC380V 、DC220V
4、控制方式：上、下限、双上限、双下限等控制形势。
5、绝缘强度：50H，正弦交流电2000V历时一分钟。
6、使用环境：-40℃～70℃，相对湿度不大于85[%]，
选型方式：
| 名称 | 型号 | 公称直径 (mm) | 接头螺纹 | 精度等级 | 测量范围（ Mpa ） |
| 电接点压力表 | YX-60 YZX-60 YX-60ZT | ∮ 60 | M14*1.5 M20*1.5 | 2.5 1.6 | 0-0.1~250-0.1-0~2.4 |
| YX-100 YZX-100 | ∮ 100 | ||||
| YX-150 YZX-150 | ∮ 150 |
电接点压力表的安装注意事项
1、电接点压力表应垂直安装，并力求与测定点保持同一水平位置。
2、电接点压力表的电气线路接妥后，应旋紧压紧螺母，认真检查并应进行试动作。
3、电接点压力表在测量稳定压力时，可使用至上限的 3/4； 在测量交变压力时则用至上限值 2/3； 测量负压时不受此限。
4、在打开出线盒或调节上、下限设定值范围时，必须首先切断电源。
5、电接点压力表在正常使用的情况下，应定期检验，每半年至少进行一次。电接点压力表如突然发生问题（弹簧管因渗漏而导致泄压；触头熔焊或因严重氧化影响触点通、断的可靠性； 指针松动或指示失灵等现象）时，则应立即予以检修或更换。
6、电接点压力表在使用过程中，应经常保持其干燥和洁净。
7、电接点压力表的防爆性能可靠与否，主要取决于隔爆外壳的承压强度及隔爆面对质量情况。因此在进行安装、使用及检修过程中，务必注意隔爆面，切勿磕碰划伤，特别是在 拆装电接点压力表的接线盒或在对其进行全面检修时应特别注意。在隔爆面上不允许涂漆。
8、检修时，如用户对隔爆电气设备的基础知识概念不清，对隔爆型电接点压力表的结构特点与 要求等不甚了解，切勿随意拼凑或改装，否则会有损于电接点压力表的隔爆性能。
