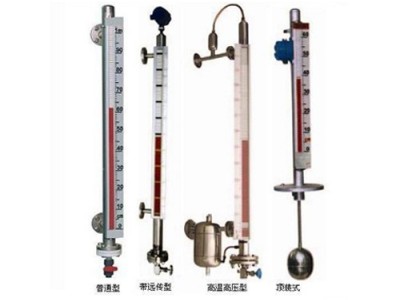

磁翻板液位计概述： HJ-UZ型磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱 翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时 翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实 际高度，从而实现液位清晰的指示。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。 HJ-UZ型磁翻板液位计系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 HJ-UZ型磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。磁翻板液位计技术参数:环境温度:－25℃～70℃相对湿度:5%～ （包括凝露和直接湿）大气压力:86MPa～108MPa测量范围:500mm～3000mm分档测量精度:浮子式指示器±20mm翻柱式指示器:±20mm工作压力:1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa介质密度:0.5g/cm3～1.8g/cm3分档介质粘度:≤0.05Pa•s介质温度:-25～80℃、（高温型0～200℃）、（高温型0～450℃）跟踪速度:≤0.8m/s接触介质材料:1Cr18Ni9Ti 聚四氟乙烯控制点误差:±10mm回 差:不超过基本误差重复性误差:不超过基本误差开关控制点的接点容量:AC或DC220V;1A（纯阻性负载）控制点间间距:60mm外壳防护等级:IP54显示仪表:XMT数字显示表（可设定上下限报警及输出4～20mA信号）防爆等级:dⅡBT4磁翻板液位计主要技术指标:量程范围：299～80999 mm介质密度：0.49～1.99 g/cm3介质粘度： ≤0.019Pa.S工作温度：-39.9～349.99℃压力等级：≤31.99 MPa测量精度：≤±9.99 mm安装方式：侧装式、顶装式、底装式防护等级：IP64.99防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）传输方式：4～20mA 或 开关量接口法兰：PN4.0 DN25 HG20593（侧装式）磁翻板液位计结构及工作原理:1、基本型:根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。2、电远传:在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。3、上下限开关输出:在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。磁翻板液位计系统构成及接线: 1、上下限开关输出:由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。 2、电远传:由测量单元和变送单元两部分组成。 3、本安防爆: a 带本安防爆，上、下限开关输出型 防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。 b 带本安防爆远传型 适合使用于∏类电气设备(工厂用)、C级气体，表面温度组别T4(135℃)。(图四) c 使用注意事项 ①变送器外壳设有外接地，用户使用时必须可靠接地。 ②安全栅的使用应遵守有关使用说明内容。 ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF
