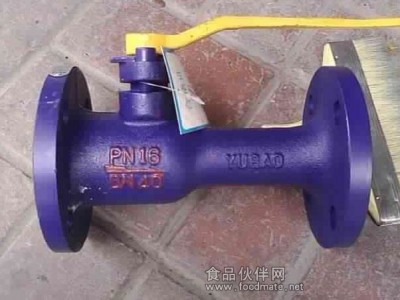

产品特性：气动高温球阀,不锈钢高温球阀,法兰高温球阀,一体高温球阀
产品简介：一体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。一体高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。
中扬阀门有限公司
详细介绍：
阀门名称：一体高温球阀|不锈钢高温球阀|高温法兰球阀
阀门型号：Q41F-10P/Q41F-16P/Q41F-25P/Q41F-40P/Q41F-64P/ Q41F-100P/ Q41F-160P
QJ41F-10P/QJ41F-16P/QJ41F-25P/QJ41F-40P/QJ41F-64P/ QJ41F-100P/ QJ41F-160P
Q41PPL-10P/Q41PPL-16P/Q41PPL-25P/Q41PPL-40P/Q41PPL-64P/ Q41PPL-100P
Q41M-10P/Q41M -16P/Q41M-25P/Q41M-40P/Q41M-64P/ Q41M-100P/ Q41M-160P
Q41H|Y -10P/Q41 H|Y-16P/Q41 H|Y -25P/Q41 H|Y -40P/Q41 H|Y -64P
Q41F-150LB/Q41F-300LB/Q41F-600LB/ Q41F-900LB
Q41F-5K/Q41F-10K/Q41F-20K/Q41F-45K/Q41F-65K
选配执行器：手动、伞齿轮、蜗轮、气动、电动、液动
相关产品：一体高温球阀|不锈钢高温球阀|法兰高温球阀|硬密封高温球阀
阀门连接：法兰/焊接/对焊/承插焊/螺纹/内螺纹/丝口/丝扣
阀门材质：不锈钢/304不锈钢/316不锈钢/304L不锈钢/316L不锈钢/321不锈钢/310S不锈钢/CF8不锈钢/CF8M不锈钢/CF3不锈钢/CF3M不锈钢/CF8C不锈钢、奥氏体不锈钢、铸钢、碳钢、WCB碳钢、LCB低温碳钢、纯钛、纯镍、纯铬、铬钼钢、锻钢、A105、F11、F304/F304L/F316L
相关产品：一体高温球阀|不锈钢高温球阀|法兰高温球阀|硬密封高温球阀
阀门口径：DN15/DN20/DN25/DN32/DN40DN50/DN65/DN80/DN100/DN125/DN150/DN200
DN250/DN300/DN350/DN400/DN450/DN500/DN600/DN700/DN800/DN900/DN1000
PNS:1/2”|3/4”|1”|1 1/4”|1 1/2”|2”|2 1/2”|3”|4”|5”|6”|8”|10”|12”|14”|16”|18”|20”|24”|28”|32”|36”
阀门压力：低压、中压、高压、常压
阀门温度：高温、低温、保温夹套、常温
PN-16P/25P/40P/64P/100P , CL-150Lb/300LB/600LB/900LB
K级-5K/10K/20K/30K/45K/65K
阀门结构：明杆支架、暗杆、直通式、二通、三通、四通、浮动、固定
阀门密封：软密封、硬密封、STL、PPL、M、N、B、Cr13
阀门标准：日标/ZIS日标/ZPI日标/美标/API美标/ANSI美标/德标/DIN德标/机械部ZB/化工标准HG20592/国标/GB国标/ZB国标
经营品牌：【江苏中扬阀门】
阀门外形：重型|大型|精铸
阀门适用介质：水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
适用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等管线上。
公司地址：【江苏中扬阀门】
一体高温球阀结构特点及作用原理：
一体高温球阀中的球体、密封圈采用了特殊的加工工艺和密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
一体高温球阀性能参数:
|
| 公称压力 | 强度试验压力 | 密封试验压 | 适用温度 | 适用介质 |
| QJ41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
| QJ41M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
一体高温球阀本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“高温球阀”与球阀、截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
一体高温球阀主要零部件材料:
|
| 零部件名称 | 材料 |
| 1 | 阀体 | 球墨铸铁、碳素钢、铸不锈钢 |
| 2 | 密封圈 | (M/F)高强度耐磨碳结石墨≤300℃(PPN)对莅聚苯、温度≤350℃ |
| 3 | 球 | 不锈钢 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料压盖 | QT450－10球墨铸铁 |
| 6 | 阀杆 | 碳素钢、铬不锈钢 |
| 7 | 手柄 | 碳钢 |
一体高温球阀主要技术参数:
|
| 规格 | 尺寸 | ||||||
| L | D | D 1 | D 2 | z-φd | H | b | ||
| QJ41M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 |
| 20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | |
| 25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | |
| 32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | |
| 40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | |
| 50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | |
| 65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | |
| 80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | |
| 100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 | |
