Q647F-10; Q647F-16; Q647F-25; Q647F-40; Q647F-64; Q647F-100；
Q647F-10C; Q647F-16C; Q647F-25C; Q647F-40C; Q647F-64C; Q647F-100C；
--阀体材质：铸钢WCB；密封面：优质PTFE
Q647F-10P; Q647F-16P; Q647F-25P; Q647F-40P; Q647F-64P; Q647F-100P；
--阀体材质：不锈钢304；密封面：优质PTFE
Q647F-10R; Q647F-16R; Q647F-25R; Q647F-40R; Q647F-64R; Q647F-100R；
--阀体材质：不锈钢316；密封面：优质PTFE
Q647F-10RL; Q647F-16RL; Q647F-25RL; Q647F-40RL; Q647F-64RL; Q647F-100RL；
--阀体材质：不锈钢316L；密封面：优质PTFE
Q647F型号代表：
阀门类型代号：“Q”表示球阀；
传动形式代号：“6”表示气动；
连接形式代号：“4”表示法兰式；
结构形式代号：“7”表示固定式；
密封面材料代号：“F”表示PTFE聚四氟乙烯；
一 主要用途：

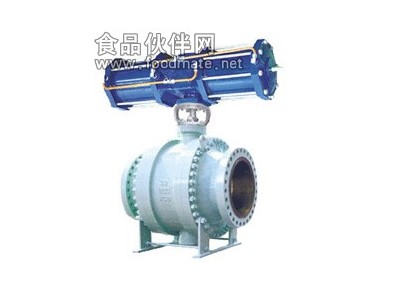

Q647F气动固定式软密封球阀广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
二 Q647F气动固定式软密封球阀主要零件材料：
|
| 球体、阀杆 | 阀座 |
| WCB | 2Cr13 | 加玻纤增强聚四氟乙烯、对位聚苯 |
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |
| CF8 | 0Cr19Ni9-(304) | |
| CF3 | 00Cr19Ni11-(304L) | |
| ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti | |
| CF8M | 0Cr17Ni12-Mo2(316) | |
| CF3M | 00Cr17Ni14-Mo2(316l) |
三 Q647F气动固定式软密封球阀性能规范：
|
| 试验压力ps(MPa) | 工作温度(℃) | 适用介质 | |||
| 壳体 | 密封(液) | 密封(气) | ||||
| Q647F-10 | 1.5PN | 1.1PN | 0.6 MPa | -29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) | 水、蒸汽、油品等 | |
| Q647F-16 | ||||||
| 硝酸等腐蚀性介质 | ||||||
| 强氧化性介质 | ||||||
| Q647F-25 | ||||||
| Q647F-64 | 醋酸等腐蚀性介质 | |||||
| Q647F-160 | ||||||
| 尿素等腐蚀性介质 | ||||||
|
| 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（MPa） | 阀体材料 |
| 球阀 | 6-气动 | 4-法兰式 | 固定球直通 | F-氟塑料 | 1.6 | 按表内阀体 |
| 公称通径DN（mm） | 50-500 | |||||
| 材料材料代号 | C | P | R | |||
| 主 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
| 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||
| 密封圈 | 增强聚四氟乙烯对位聚笨 | |||||
| 填料 | 聚四氟乙烯柔性石墨 | |||||
| 适 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃～300℃ | |||||
| 控制型式 | 双作用/单作用 | |||||
| 作用型式 | 切断/调节 | |||||
| 输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | |||||
| 回信电压 | AC220V/DC24V | |||||
| 工作介质 | 净化压缩压气 | |||||
| 执行器 | 型号 | GT系列、HY系列、AW系列、ZSH系列等 | ||||
| 气源压力 | 0.4～0.7MPa | |||||
四 Q647F气动固定式软密封球阀外形尺寸：
|
| |||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
| 125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 542 | 90 |
| 150 | 394 | 150 | 280 | 240 | 210 | 22 | 8-23 | 572 | 130 |
| 200 | 457 | 200 | 335 | 295 | 265 | 24 | 8-23 | 636 | 203 |
| 250 | 533 | 250 | 390 | 350 | 320 | 26 | 12-23 | 726 | 245 |
| 300 | 610 | 300 | 440 | 400 | 368 | 26 | 12-23 | 859 | 399 |
| 350 | 686 | 350 | 500 | 460 | 428 | 26 | 16-23 | 927 | 498 |
| 400 | 762 | 400 | 565 | 515 | 482 | 26 | 16-25 | 1080 | 818 |
| 450 | 864 | 450 | 615 | 565 | 532 | 28 | 20-25 | 1120 | 1037 |
| 500 | 914 | 500 | 670 | 620 | 585 | 28 | 20-25 | 1150 | 1255 |
主要外型尺寸
|
| |||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
| 125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 542 | 95 |
| 150 | 394 | 150 | 280 | 240 | 210 | 24 | 8-23 | 572 | 135 |
| 200 | 457 | 200 | 335 | 295 | 265 | 26 | 12-23 | 736 | 208 |
| 250 | 533 | 250 | 405 | 355 | 320 | 30 | 12-25 | 890 | 255 |
| 300 | 610 | 300 | 460 | 410 | 375 | 30 | 12-25 | 910 | 409 |
| 350 | 686 | 350 | 520 | 470 | 435 | 34 | 16-25 | 1020 | 518 |
| 400 | 762 | 400 | 580 | 525 | 485 | 36 | 16-30 | 1080 | 838 |
| 450 | 864 | 450 | 640 | 585 | 545 | 40 | 20-30 | 1120 | 1067 |
| 500 | 914 | 500 | 705 | 650 | 608 | 44 | 20-34 | 1150 | 1295 |
主要外型尺寸
|
| |||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
| 100 | 305 | 100 | 230 | 190 | 160 | 24 | 8-23 | 416 | 78 |
| 125 | 381 | 125 | 270 | 220 | 188 | 28 | 8-25 | 542 | 107 |
| 150 | 403 | 150 | 300 | 250 | 218 | 30 | 8-25 | 572 | 145 |
| 200 | 502 | 200 | 360 | 310 | 278 | 34 | 12-25 | 736 | 220 |
| 250 | 568 | 250 | 425 | 370 | 332 | 36 | 12-30 | 890 | 280 |
| 300 | 648 | 300 | 485 | 430 | 390 | 40 | 16-30 | 910 | 450 |
| 350 | 762 | 350 | 550 | 490 | 448 | 44 | 16-34 | 1020 | 570 |
| 400 | 838 | 400 | 610 | 550 | 505 | 48 | 16-34 | 1080 | 920 |
| 450 | 914 | 450 | 660 | 600 | 555 | 50 | 20-34 | 1120 | 1140 |
| 500 | 991 | 500 | 730 | 660 | 610 | 52 | 20-41 | 1150 | 1360 |
主要外型尺寸
|
| ||||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 |
| 50 | 292 | 50 | 175 | 135 | 105 | 88 | 26 | 4-23 | 360 | 33 |
| 65 | 330 | 65 | 200 | 160 | 130 | 110 | 28 | 8-23 | 379 | 45 |
| 80 | 356 | 80 | 210 | 170 | 140 | 121 | 30 | 8-23 | 452 | 55 |
| 100 | 432 | 100 | 250 | 200 | 168 | 150 | 32 | 8-25 | 479 | 81 |
| 125 | 508 | 125 | 295 | 240 | 202 | 176 | 36 | 8-30 | 646 | 175 |
| 150 | 559 | 150 | 340 | 280 | 240 | 204 | 38 | 8-34 | 666 | 240 |
| 200 | 660 | 200 | 405 | 345 | 300 | 260 | 44 | 12-34 | 736 | 280 |
| 250 | 787 | 250 | 470 | 400 | 352 | 313 | 48 | 12-41 | 790 | 540 |
| 300 | 838 | 300 | 530 | 460 | 412 | 364 | 54 | 16-41 | 870 | 760 |
| 350 | 889 | 350 | 595 | 525 | 475 | 422 | 60 | 16-41 | 1020 | 980 |
| 400 | 991 | 400 | 670 | 585 | 525 | 474 | 66 | 16-48 | 1080 | 1300 |
主要外型尺寸
|
| ||||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 |
| 50 | 368 | 50 | 215 | 165 | 132 | 88 | 36 | 8-25 | 380 | 80 |
| 65 | 419 | 65 | 245 | 190 | 152 | 110 | 44 | 8-30 | 395 | 120 |
| 80 | 381 | 80 | 260 | 205 | 168 | 121 | 46 | 8-30 | 480 | 155 |
| 100 | 457 | 100 | 300 | 240 | 200 | 150 | 48 | 8-34 | 532 | 195 |
| 125 | - | 125 | 355 | 285 | 238 | 176 | 60 | 8-41 | 670 | 250 |
| 150 | 610 | 150 | 390 | 318 | 270 | 204 | 66 | 12-41 | 703 | 480 |
| 200 | 737 | 200 | 480 | 400 | 345 | 260 | 78 | 12-48 | 750 | 620 |
| 250 | 838 | 250 | 580 | 485 | 425 | 313 | 88 | 12-54 | 820 | 960 |
| 300 | 965 | 300 | 665 | 570 | 510 | 364 | 100 | 16-54 | 900 | 1380 |
五 执行机构：
Q647F气动固定式软密封球阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；Q647F气动固定式软密封球阀大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
六 Q647F气动固定式软密封球阀气动执行器附件的选项（需附件请来电注明）:
（1）单电控电磁阀（断电进常闭或常开）(防爆或普通型)；
（2）双电控电磁阀（开关式防爆或普通型）；
（3）阀位开关回讯器（防爆及普通型）；
（4）气源处理三联件（空气减压过滤器）。特殊使用环境（易燃易爆场合），可选防爆型；
（5）手动操作器（顶装及侧装）；
（6）电气定位器（4-20MA)气动阀门定位器（0.15-0.8）Mpa。
七 Q647F气动固定式软密封球阀订货须知：
①产品名称与型号
②公称直径
③阀体材质
④公称压力
⑤使用介质
⑥连接方式
⑦使用温度
⑧驱动方式
⑨密封形式
⑩是否带附件以便我们的为您正确选型。
八 Q647F气动固定式软密封球阀报价说明：
1.本产品按相关标准生产、质量三包，质保期一年.
2.以上报价均不有17%的增值税，但不包含物流运费.
3.如有对产品功能描述任何疑问请来电咨询，我们将有专业人员为您解答.
4.由于市场原材料价格波动或供需变化，个别产品价格会有所变动，请以我们专业销售人员的报价为准，对此带来的不便，请您谅解。
感谢您访问我们公司网站，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
