含气饮料
DXGF系列PET瓶冲洗、灌装、封盖机，吸取了国外同类型产品的先进技术，性能稳定，安全可靠。
本机结构紧凑，控制系统完善，操作方便，自动化程度高。 采用风送道与进瓶拨轮直连技术，取消了进瓶螺杆及输送链，变换瓶型简单容易。瓶子通过风送道进入机器后，由进瓶钢拨轮（卡瓶颈方式）直接送至冲瓶机冲洗。 与物料接触的零件均采用进口优质不锈钢制造，无工艺死角，易清洗。 采用高精度、高速定量灌装阀，液位准确无液损，确保优良的灌装质量。 封盖头采用恒扭矩装置，以确保封盖质量。 采用高效的理盖系统，具有完善的喂盖技术及保护装置。 变换瓶形无需调整设备高度,更换拨瓶星轮即可实现，操作简单、方便。 灌装系统采用卡瓶颈进瓶技术,避免瓶口二次污染。 设有完善的过载保护装置，能有效保护机器及操作者的安全。 控制系统具有水位自动控制、缺盖检测、冲瓶自停及产量计数等功能。 洗瓶系统采用美国喷雾公司技术生产的高效清洗喷雾喷嘴，可清洗到瓶内每一处。 主要电器元件、电控阀门、变频器等均采用进口件，以确保整机的优良性能。 气路系统所有元器件均采用产品。 整机操作采用触摸屏控制，可实现人机对话。
风送道与三合一灌装机直连，瓶子传送采用全程卡瓶口瓶夹传输方式。该方式的优点是：(1)更换瓶形无须调整任何零件，仅需更换出瓶拨轮就可以实现瓶形的切换。大大的方便了用户的使用、节约用户的瓶形切换费用和时间。(2)可以避免瓶口的二次污染。

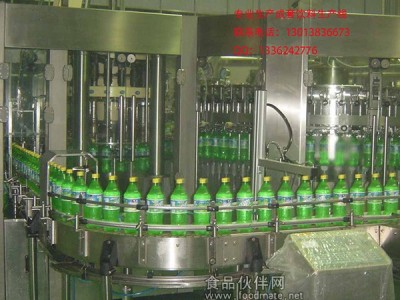

该机的生产过程如下：风送道中的瓶子通过分瓶星轮由瓶夹式进瓶拨轮传送至三合一灌装机的冲瓶机上。冲瓶机的回转盘上装有卡瓶口式不锈钢瓶夹，瓶夹夹住瓶颈沿一导轨翻转180°使瓶口向下。在冲瓶机的特定区域，特制喷嘴喷出冲瓶水，对瓶子内壁进行冲洗，同时对瓶子外壁也进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°使瓶口向上。洗净后的瓶子通过瓶夹式过渡拨轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由提升气缸上的瓶夹卡住瓶口保持，并在凸轮作用下实现上升与下降。灌装机采用等压灌装方式，当 瓶子由提升气缸顶到阀上时,检测装置检测到有瓶。开气阀接受到有瓶信号之后,延时打开,CO2背压管路接通,直至瓶内压力与缸内压力相等开始灌装,灌入瓶 内的物料将CO2排出,并通过排气管返回缸中,当不断增加的液面将排气管封死,瓶内压力高于缸内压力时,就停止灌装了,灌装过程结束以后,由闭阀凸轮将灌 装阀机械地关闭。通过排气凸轮将瓶颈处的CO2慢慢泄放出来(注意排气时不要太快,否则易泛泡)， 至此结束灌装。灌装结束后瓶口下降离开灌装阀，瓶子通过瓶夹式过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位，保持瓶子直立并防止旋转。旋盖头在旋盖 机上保持公转并自转，在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送链传送出三 合一灌装机。
整机设备采用落地式封窗，美观、大方。
主要特点
I. 进瓶机构
1) 风送道与进瓶拨轮直连的进瓶方式。
2) 进瓶拨轮采用创新设计的具分瓶功能的瓶口夹持机构，取消了进瓶螺杆及输送链，更换瓶形无须更换及调整任何零件。
3) 设有气动挡瓶装置。
II. 冲瓶机
1) 旋转盘全部用不锈钢ANSI304焊接而成。
2) 大型平面带齿轴承，运转平稳、可靠。
3) 采用本公司的翻转式瓶夹，瓶夹卡住瓶颈部位，避免了传统瓶夹上的橡胶夹块对瓶口螺纹部位造成的可能污染。瓶夹采用不锈钢ANSI304制造，卫生、耐用。
4) 采用高效喷雾喷嘴，冲瓶水呈设定角度喷出，可冲洗到瓶子内壁任何部位，冲洗彻底并节约冲瓶用水。
5) 采用冲瓶喷嘴升降机构，喷嘴插入瓶中进行冲洗，使冲洗效果达到，同时程度的减少冲瓶用水量，更适应大瓶的生产需求。
6) 瓶夹及翻转机构滑套均采用德国igus耐蚀免维护轴承。
7) 冲瓶机动力由机架内传动系统通过齿轮传递。
III. 过渡拨轮
1) 采用卡瓶口瓶夹代替传统的拨轮，变换瓶形无须调整设备高低，也无须更换及调整任何零件
IV. 灌装机
1) 旋转盘全部采用不锈钢ANSI304制造。
2) 大型平面带齿轴承，运转平稳、可靠。
3) 灌装方式为等压灌装。
4) 高精度、高速液位灌装阀，液位精度≤±2mm。
5) 采用环形液缸，液缸液位由磁浮子液位计控制。
6) 采用提升气缸瓶升降机构，并采用卡瓶口瓶夹及预罩夹住瓶口，变换瓶形无须更换及调整任何零件。
7) 灌装机动力由机架内传动系统通过齿轮传递。
V. 旋盖机
1) 磁性恒扭矩旋盖头，旋盖效果稳定可靠，封盖次品率≤0.2％。
2) 落盖导轨上设有防止反盖通过及反盖取出机构，同时装有一组光电开关，当落盖导轨上无盖时会自动停止机器运转，可以有效的避免无盖瓶的出现。
3) 设有旋盖机进瓶检测开关，与落盖导轨和拨盖盘连接处的锁盖气缸连锁控制瓶盖的排出，保证无瓶时停止喂盖，减少盖子的损耗。
4) 高效离心式理盖方式，盖磨损小。
5) 理盖器设有缺盖检测机构，用于控制瓶盖提升机启停。
VI. 出瓶拨轮
1) 采用托瓶底传送方式，瓶底托板为一螺旋下降曲线，变换瓶形无须调整机器及出瓶输送链的高度。
VII. 出瓶输送链
1) 传动电机采用变频调速，与三合一灌装机保持同步，可有效防止瓶子翻倒。
2) 出瓶输送链上装有光电开关，当出现堵瓶时，可控制三合一灌装机减速并停机。
VIII. 机架
1) 机架由优质碳素钢焊接而成，并进行表面防锈处理及喷涂，表面覆盖不锈钢板(ANSI304)。
2) 采用不锈钢台面板过孔拉伸结构，配合O形密封圈，使台面上所有轴承座及支撑轴等易渗漏处的渗漏可能降为零。
3) 三合一机传动系统位于机架台面下，由一台主电机拖动，采用齿轮传动方式。
4) 传动齿轮采用钢质齿轮与尼龙齿轮交叉布置方式。
| (DXGF系列) 碳酸饮料灌装线-----------技术参数 | ||||||||||||
| 用途 | 可灌装可乐、含气饮料、含气酒、含气水等 | |||||||||||
| 设备组成 | 冲瓶系统、灌装系统、封盖系统、传动系统、输送系统、电控系统 | |||||||||||
| 字母型号定义 | DGF=D(等压) G (灌) F (封) DXGF=D(等压) X (洗) G (灌) F (封) | |||||||||||
| 数字型号 | 14/12/5 | 16/16/5 | 24/24/8 | 32/32/8 | 40/40/10 | 50/50/12 | 65/65/15 | 72/72/18 | 80/80/22 | |||
| 清洗头数目 | 14 | 16 | 24 | 32 | 40 | 50 | 65 | 72 | 80 | |||
| 灌装头数目 | 12 | 16 | 24 | 32 | 40 | 50 | 65 | 72 | 80 | |||
| 封盖头数目 | 5 | 5 | 8 | 8 | 10 | 12 | 15 | 18 | 22 | |||
| 空气压力 MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |||
| 耗气量 m3/min | 1 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | |||
| 清洗水压 MPa | 0.2-0.25 | 0.2-0.25 | 0.2-0.25 | 0.2-0.25 | 0.2-0.25 | 0.2-0.25 | 0.2-0.25 | 0.2-0.25 | 0.2-0.25 | |||
| 清洗耗水 ton/hour | 0.7 | 1 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4.5 | 5.2 | |||
| 主电机 kw | 1.5 | 2.2 | 4 | 3 | 7.5 | 7.5 | 11 | 11 | 11 | |||
| 总功率 kw | 2.5 | 3.5 | 5 | 5.5 | 10 | 10 | 13 | 13 | 13 | |||
| 尺寸 长×宽×高 mm | 2360 | 2850 | 2800 | 4275 | 4697 | 5905 | 6000 | 6540 | 7760 | |||
| 重量 ton | 3 | 3.5 | 4.8 | 8.5 | 10 | 10 | 11.5 | 13 | 13 | |||
| 灌装采用形式 | 等压 | 等压 | 等压 | 等压 | 等压 | 等压 | 等压 | 重力 | 重力 | |||
| 综合性能 | 安全性能 | 过载保护 | 配备过载保护装置，可对人员和设备提供安全保证 | |||||||||
| 食品级不锈钢 | 与物料接触零件采用食品级不锈钢制作，无工艺死角，且清洗 | |||||||||||
| 避免二次污染 | 经特殊设计的全不锈钢冲瓶机瓶夹，与瓶口螺纹无接触，避免瓶口二次污染 | |||||||||||
| 节能性能 | 液位自动控制系统 | |||||||||||
| 效率性能 | 变换瓶型更简便 | 采用了进瓶拨轮与风送道直连技术，替换原有进瓶螺杆及输送链 | ||||||||||
| 采用了卡瓶颈技术，变换瓶型不需调整设备高度 | ||||||||||||
| 采用了螺旋下降方式于出瓶拨轮瓶底托板，变换瓶型不需调整输送链高度 | ||||||||||||
| 可靠灌装精度 | 采用了偏转调节阀，有效控制进液流量，程度保证灌装精度 | |||||||||||
| 进口关键元件 | 变频器、触摸屏、PLC等均采用了 | |||||||||||
| 主要气路系统元件也采用了 | ||||||||||||
| CIP | 配备CIP回路，设备清洗可以就地进行 | |||||||||||
| 磁性恒扭矩装置 | 封盖头采用了磁性恒扭矩装置、对瓶盖无损、更加确保封盖质量 | |||||||||||
| 触摸屏 | 支持触摸屏操作 (除14/12/5) | |||||||||||
