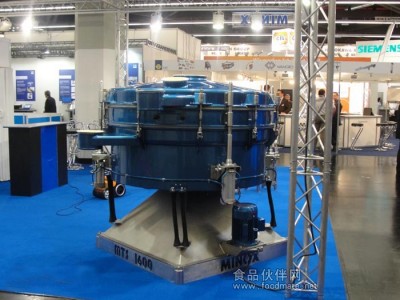

DYS-Φ型摇摆筛是一种技术成熟，经典通用的惯性筛分设备，其的设计理念和的结构，使之成为最接近手工筛分作业的筛分机，成就了摇摆筛几近的筛分效果，具有广阔的应用前景。从筛机振动体的运行轨迹来看，摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的性，使得摇摆筛特别适用于细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分，也可用于湿式筛分，广泛用于矿业，建材，冶金，铸造，磨料，化工，轻工，医药食品等行业对精细物料的分级处理等作业。
摇摆筛的筛面与筛框可用多种材料和不同工艺加工制作，并可方便地多层叠加使用。摇摆筛为全封闭结构，基本不存在物料粉尘外溢，造成污染的现象，并可方便的假设干燥，冷却，除尘，清洗等辅助设施.
与其它惯性筛分设备相比，摇摆筛具有以下显著特点：
1，设计精巧，结构，有利于提高设备使用寿命，降低运行及维修成本。
2，采用低频率，小负荷工况，动力系统对设备及物料作用小
3，设备相对体积小，重量轻，安装简单，维修方便且动力消耗少，噪音污染小
4，相对处理量大，筛分效率高，摇摆筛筛分精度一般在95％以上
5，全封闭结构，而且密封效果好，基本不存在物料粉尘污染现象。
6，出料口可在360°圆周内任意调定，便于工艺布置。
7，筛网更换方便，可满足一般物料的干湿式分级要求。
筛面可方便地加设情网装置，可有效解决筛面堵塞问题。
产品型号与规格表示方法
D制造商（德利公司）代号
L产品(摇摆)筛代号
Φ筛面公称直径（dm）
结构和工作原理
DL-Φ型摇摆筛，一般由以下几部分组成：
（1） 振动筛-筛箱，(2)隔振装置-支撑弹簧组（座式安装）或者弹簧吊杆（吊挂式安装），（3）动力装置-单轴激振器，(4)驱动装置-异步电机（5）相关配套附件等组成
工作原理
从振动筛振动体即筛箱运动轨迹来看，摇摆筛又称复旋筛，摇摆筛驱动装置所产成的振动力是一绕定轴方向呈一定规律变化的惯性力，其本质是由偏心质量绕定轴转动所形成离心力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°-5°）。摇摆筛的工作原理为，筛机起动后，筛机振动体即筛箱在振动力的作用下作近似圆周运动，筛箱带动筛面做周期性运动，从而使筛面上的物料随筛箱一同做定向跳跃式运动，其间，小于筛面孔径的物料落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃后从排料口排出，最终完成筛分工作。
从摇摆筛的结构和工作原理可以看出，其激振器的回转方向相对于物料方向有顺料流方向旋转和逆流方向旋转两种情况，鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。
| Model | DL600 | DL1000 | DL1200 | DL1600 | DL2000 | DL2400 | DL2600 |
| Diameter(mm) | 600 | 1000 | 1200 | 1600 | 2000 | 2400 | 2600 |
| Screening surface (m²) | 0.292 | 0.785 | 1.13 | 1.83 | 2.63 | 4.52 | 5.31 |
| Layer | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 | 1-5 |
| Power | 0.25 | 1.5 | 2.2 | 2.2 | 4.0 | 5.5 | 5.5 |
说明：
1，表中所列各技术参数系指常态，额定功率下，以散密度为1.5-2.5，含水量≤5﹪的沙石物料为参考
2, 表中所列各相关接口尺寸系定型产品常态数据，仅供选型参考，具体参数以随机技术资料为准。
3, 用户选型前请与专业技术人员充分沟通，以便规划合理，决策科学。
