HS-420A全自动称量配套体系方案

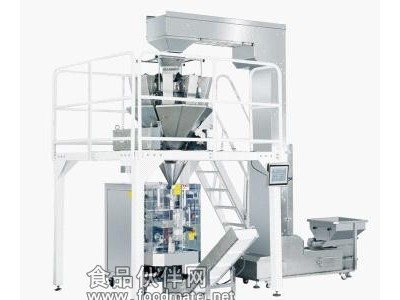

一、HS-420A整套机组（备注：此款机器封口形式为：枕式袋，背封为贴封）
包含六件：①HS-420全自动立式包装机 ②十头电脑组合秤 ③支撑平台
④Z型物料输送机(带振动装置) ⑤ 成品输送机
适用范围
适合于要求计量精度高及易碎的散状物体的包装，如：膨化食品、薯片、锅巴、果冻、糖果、开心果、花生、豆子、苹果片、水饺、汤圆、药材等。
二、喷塑整套价格(税前价)
| 产品名称 | | 机架碳钢喷漆 | 机架不锈钢 |
| HS-420A 自动称量 包装机组 | 420立式全自动包装机 | | |
| 10头电子组合秤 | | | |
| Z型物料输送机（含振动装置） | | | |
| 支撑平台（建议用喷漆平台） | | | |
| 成品输送机 | | | |
| | 不含税金额合计： | ￥ 元/套 | ￥ 元/套 |
| 备注： | |||
三、整套机组技术参数：
1、包装速度：约20-70包/分钟，具体视包装膜质量及物料确定。
2、包装尺寸：制袋宽度60-200mm，长度50-300mm。 更换不同的膜宽需要更换成型器,长度有限可调.
3、制袋形式：包装材料用卷膜，机器自动制袋为上封、下封加背面封口。
4、整套功率：约3.8千瓦
5、所配空压机为：不小于1立方(需方自购),如充氮气需方自购氮气机,包装机出产时已配好气源.
6、整体配套高度：约3.5米。
四、各机台介绍：
1、HS-420立式全自动包装机
1）性能特点
*进口PLC全电脑控制系统，人机界面，触摸屏操作简便、直观；
*伺服运膜系统，定位准确，整机性能，包装美观；
*完善的自动报警保护功能，将损耗减到；
*本机与计量装置配套即可自动完成计量、送料、充填制袋、日期打印的全部包装过程；
*制袋形式：本包装机可以根据客户的需要制成枕形袋、立式折角袋，打挂孔袋。
2） 技术参数
| 项 目 | 内 容 |
| 包装速度 | 5-80 bag/min |
| 制袋尺寸 | (L)50-300mm (W)60-200mm |
| 制袋形式 | 枕式袋、立式折角袋、打孔装置 |
| 计量范围 | 150-1500ml |
| 薄膜厚度 | 0.04-0.08mm |
| 耗气量 | 200L/min 0.7×105Pa |
| 总功率/电压 | 2.2KW/220V 50-60Hz |
| 外型尺寸 | 1400×970×1600mm |
| 总机重量 | 400kg |
3）420包装机的电器配置
| Number | Name | Brand | Country |
| 1 | Touch sensitive screen 触摸屏 | 威纶 | 台湾 |
| 2 | PLC | 三菱 | 日本 |
| 3 | Servo motor 伺服电机 | Simons | Germany |
| 4 | Horizontal cylinder横封气缸 | SMC | JAP |
| 5 | Vertical cylinder竖封气缸 | SMC | JAP |
| 6 | Cutting cylinder切刀气缸 | SMC | JAP |
| 7 | Two units system二连体 | SNS | JAP |
| 8 | Solid state relay 固态继电器 | 阳明 | 台湾 |
| 9 | Intermediate state relay中间继电器 | OMRON | JAPAN |
| 10 | Photoelectric eye 电眼 | AUTONICS/百德力 | KOREA/台湾 |
| 11 | Power 电源 | MW | TAIWAN |
| 12 | Transducer 变频器 | 汇川 | 深圳 |
| 13 | winding motor 拉膜电机 | TAIBANG | TAIWAN |
| 14 | Control temperature温控表 | 亚泰 | 上海 |
| 15 | Access switch接近开关 | 奥利斯 | KOREA |
| 16 | 打码机 | 天一 | 厦门 |
2、HS-A 十头电脑组合秤
1）适用范围
* 适用产品：糖果、瓜子、薯片、开心果、花生、果冻、冷冻汤圆、饼干、巧克力、坚果、宠物食品、膨化食品、小五金件、塑料件等各种颗粒状、片状、条状、不规则形状的物料定量称量。
2）功能特点：
* 高精度高速度的结合，通过电脑计算从丰富的重量组合中瞬时选出组合。
* 高精度数字式称重传感器使准确计量瞬间得以实现。
* 中/英文等多种语言液晶显示屏操作系统。
* IP65等级防水防尘式设计。所有部件采用不锈钢，干净卫生。全密封设计防止了物料的堆积且清扫方便。
* 能根据被计量物的特性，细微调整料斗门的开闭速度，防止破碎及卡料。
* 强大的数据自动统计功能，记录每一批生产的总包数、合格率及单袋误差等指标。
* 选构装置：花纹秤斗、集料斗、打印装置。
* 兼容性强，直接安装在包装机上方，结构更为紧凑。
* 为您节省大量原材料与劳动力成本，快。
* 净重：300Kg ；毛重：370Kg
* 电压：220V ；功率：1500W；频率：50/60HZ；额定电流：9A
* 外包装尺寸(mm)：1400(L)×1130(W)×1120(H)
3） 技术参数
| 型 号 | 十头电脑组合秤 |
| 单次称重范围 | 10-3000克 |
| 称重质量 | 3000克 |
| 单袋平均误差 | 0.2-0.5克 |
| 称量精度范围 | 0.1-1.5克 |
| 称重速度 | 70包/分钟 |
| 料 斗 容 量 | 1300ml |
| 料 斗 形 式 | 双排无记忆斗 |
| 驱动方式 | 步进电机 |
| 产品预设数 | 99种 |
| 机体尺寸(mm) | 1150(L)X950(W)X1129(H) |
3、Z型物料输送机（带振动装置）
1）简介
该提升机适用于粮食、食品、饲料和化工等部门的颗粒料的垂直升运。提升机通过链条的传动带动料斗提升，用于垂直输送颗粒及小块状的物料，具有提升量大，提升度高等优点。
2）技术参数
提升高度 ：可由客户确定 总功 率 ：500w
提升速度 ：0-17m/分 提升量：5.5 立方米/小时
规 格 ：可按客户要求制作材质,碳钢喷塑或不锈钢，与物料接触部分为食品级塑料
3）振动送料机：以振动方式将物料从料库中输送至物料输送机。
与物料接触部分用304不锈钢制成，装配无级调节器调整输送量。
输送能力：2㎡/小时；
料库用于存贮待包装的物料，容积：0.5m3。
4、 成品输送机
该机可将自动包装好的成品袋输送至包装后检测设备或打包平台
输送速度 30米/分
外型尺寸 2110×340×500mm
电 压 220V/45W
5、支撑平台 Working Platform
附：1、HS-420机随机配件及随机工具如下：
| 随机配件 名称 | 规格 | 数量 |
| 横封发热片 | 500W/55V AC | 2片/2pcs |
| 纵封发热管 | | 1条/2pcs |
| 运膜同步带 | T10-560-18 | 2条/2pcs |
| 高温胶带 | / | 1条/1pcs |
| 打印字粒 | 与打码机配套 | 1盒/2box |
| 打码机发热管 | 与打码机配套 | 1条/1pcs |
| 打印色带 | 与打码机配套 | 10卷/1pcs |
| T型切刀 | / | 1把/1pcs |
| 随机工具 名称 | 规格 | 数量 |
| 内六角扳手 | 4-14mm | 1套 |
| 开口呆扳手 | 12-14 | 1套 |
| 铜刷 | / | 1把 |
| 活动扳手 | / | 1把 |
| 一字螺丝刀 | / | 1把 |
2、十头电子秤随机工具及配件：
| 300g砝码 300g Poise | 1个 1 pc |
| 10A保险管 10A Fuse | 2个 2 pc |
| DC 12V 继电器 DC 12V Relay | 1个 1 pc |
| 3mm六角扳手 3mm inner hexangular spoc | 1个 1 pc |
| 4mm六角扳手 4mm inner hexangular spoc | 1个 1 pc |
| 6mm六角匙 6mm inner hexangular spoc | 1个 1 pc |
| 8-10-12三叉套筒扳手 8-10-12 uncork spanner | 1个 1 pc |
| 配件型号/MODEL | 名 称/NAME | 备 注/NOTICE | 单台配置数量 NO./SET |
| KD2000―PSC04 |
| 料斗拉簧加固定胶 bucket special pull-spring reinforce glue | 4sets □ |
| KD2000―OSS04 |
| 原点检测传感器 origin checking load cell | 2sets □ |
| KD2000―SC04 |
| 电振机悬挂弹簧 electric shaker hanging spring | 3pcs □ |
| KD2000―BTS04 |
| 曲拐转套 winch special wheel-set | 20pcs □ |
| KD2000―SS04 |
| 料斗转套 bucket special wheel-set | 20pcs □ |
| KD2000―FPTP04 |
| 线性振动机前弹板 linear feeder front springboard | 5pcs □ |
| KD2000―BPTP04 |
| 线性振动机后弹板 linear feeder back springboard | 5pcs □ |
| KD2000―LC04 |
| 称重传感器4kg weighting load cell | 2pcs □ |
