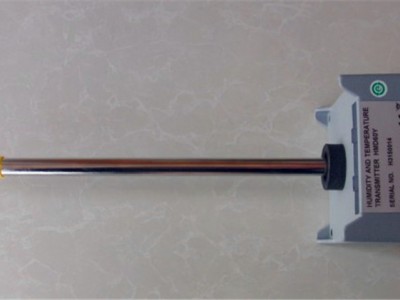

HMD62 与 TMD62
采用 HUMICAPâ 传感器的管道安装式 HMD60 系列变送器是专为轻工业应用和苛刻的 HVAC 应用（例如博物馆、无菌室和实验室）打造的。
特点
• 测量精度高 ±1.5 %RH 和±0.1 °C (±0.18 °F)
• 模拟输出变送器型号选项：HMD62（相对湿度和温度）和TMD62（单温）
• 所有常见的湿度参数均可用，包括相对湿度、露点、焓值和湿球温度
• 4 … 20 mA 模拟输出
• 耐受化学物质和灰尘
• IP66 防护等级主体
• 可溯源的校准证书
• 即使变送器已经在现场安装，也可以很容易地在接触到电路部分，对变送器进行简单的现场调
整和输出配置
• 可与 Vaisala Insight PC 软件兼容坚固的设计带来长期稳定性和可靠性
全金属壳体适用于建筑工地和工业环境。得益于 Vaisala HUMICAPâ R2 传感器，HMD60 系列变送器提供稳定性和环境抗力。
可溯源的精度
HMD60 变送器出厂附带可溯源的(ISO9001) 校准证书。若特殊要求，还可提供经认证的 (ISO17025) 校准证书。
现场可配置输出
模拟 HMD62 和 TMD62 变送器型号采用浮接的 4 … 20 mA 回路供电输出。模拟输出是现场可配置的，使用 DIP 开关可方便地选择参数。需要时，还可以使用微调电容或使用Vaisala HM70 手持式仪表直观地现场调整 HMD60。
技术数据
相对湿度测量性能
湿度传感器 Vaisala HUMICAPâR2
测量范围 0 ... 100 %RH
稳定性 ±2.5 %RH（超过 2 年）
0 … +40 °C (+32 … +104 °F) 时的准确度（包括非线性、湿滞和可重复性）
0...90%RH ±1.5%RH
90...RH ±2.5%RH
+40 … +80 °C (+104 … +176 °F) 和 -40 ... 0 °C (-40 ... +32 °F) 时的准确度
（包括非线性、湿滞和可重复性）
0 … 90 %RH ±2.5%RH
90 … 100 %RH ±3.5%RH
工厂校准不确定度 ±1.0%RH
启动和响应时间
+20 °C (+68 °F) 下的启动时间 8 秒
+20 °C (+68 °F) 时的响应时间 (T63) 15 秒
计算所得湿度参数（默认模拟输出范围）
露点 -40 ... +80 °C (-40 ... +176 °F)
露点/霜点 -40 ... +80 °C (-40 ... +176 °F)
湿度 0 … 300 g/m3 (0 … 131.1 gr/ft3)
湿球温度 -40 ... +80 °C (-40 ... +176 °F)
焓值 -40 … 1600 kJ/kg (-9.5 ... 695.6
Btu/lb)
混合比 0 … 600 g/kg (0 … 4200 gr/lb)
温度测量性能
测量范围 -40 ... +80 °C (-40 ... +176 °F)
默认模拟输出范围 -20 ... +80 °C (-4 ... +176 °F)
+20 °C (+68 °F) 时的**度 ±0.1 °C (0.18 °F)
温度系数 ±0.005°C/°C
工厂校准不确定度 ±0.1 °C (0.18 °F)
在自由对流条件下的响应时间 (T63) 8 分钟
工作环境
工作温度范围 -40 ... +80 °C (-40 ... +176 °F)
存放温度范围 -40 ... +80 °C (-40 ... +176 °F)
流速 50 m/s（使用烧结过滤器）
电磁兼容性 EN61326-1，工业环境
机械规格
外壳材料 铸铝
探头材料 不锈钢
IP 等级 IP66 (NEMA 4X)
重量 511 克（18 盎司）
输入和输出
电源输入 10 ... 35 VDC (RL = 0 )
20 ... 35 VDC (RL = 600 )
模拟输出 • TMD62：1 x T 输出 4 ... 20 mA
• HMD62：1 x RH 输出 4 … 20 mA,
1 x T 输出 4 ... 20 mA
• HMD62 的计算所得输出参数包
括 Td、Tdf、A、X、Tw 和 H。
服务端口 M8 4 针凸式接头：
• MI70 手持式指示器（需要电缆
219980SP）
• Vaisala Insight PC 软件 1)（需要
USB 电缆 219690）
螺钉端子接线尺寸 0.5 ... 2.5 平方毫米
1) 适用于 Windowsâ 的 Vaisala Insight 软件。
2) 备件和配件
适用于在 PC 中 运行 Vaisala Insight
软件的 USB 连接电缆
219690
HM70 (MI70) 手持式测量仪的连接电
缆
219980SP
薄膜过滤器 ASM212652SP
烧结的过滤器 HM46670SP
