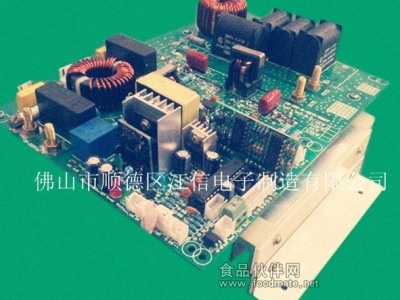

3.5KW数字电磁加热控制板描述一、 产品电气规格
1、额定电压频率：AC 220V / 50Hz
2、电压适应范围：100V~260V
3、额定功率： 3.5KW(功率可调节20%-)
二、 环境适应能力
1、温度：-20℃~50℃；
2、湿度：≤95%
三、 基本性能概述
1、电压与功率特性：210-260V恒定功率输出；
2、热转换效率≥90%；
3、IGBT过热保护温度：90℃；
4、工作频率：10-30KHz；
5、高可靠半桥式串联谐振回路；
6、采用两颗美国仙童60A大电流、1000V 高压IGBT，日本新电元整桥堆；
7、基于AVR微控制器的数字锁相自动跟踪控制；
8、数字化无级调节功率；
9、强大的开放式应用平台，用户可以设置各种应用参数达到控制目的；
11、可配电工编程显示器或简易控制操作面板；
10、启动时间〈1S；
11、瞬间过流保护时间≤2uS；
12、采用工业元器件，经高温老化测试，确保长期在50℃工业环境中24小时可靠工作；
13、具有完全电气隔离软启动加热/停止模式，方便与温控制器连接；
14、当多个板子一起加热时，软启动接口可以直接并联使用（注意：上接上，下接下，不要接反，接反了不能同时控制工作/停止！），可以实现一个温控器同时控制多个板子工作/停止。
15、采取目前选择的数字控制技术，安装调试方便；
16、具有加热线圈短路、开路保护功能；
17、在同一炮筒上，多达30个线圈同时工作而互不干扰；
18、可以设置1-255天工作，计时完毕自动关闭，需输入密码方可以解除（出厂密码请咨询厂家）；
19、实物尺寸：长220*宽220*高110，散热风扇另配套（220V/150mm）；
20、使用寿命：≥50000Hr
四、 系统接线说明示意图
1、 三个指示灯，电源指示灯和工作灯（两个工作灯，一个板子上，一个外接），正常工作时亮。当发电路发生故障或者不工作时工作灯在闪亮。 2、Soft Boot 此端子是用来启动/停止的。当处于闭合时是工作的；当断开时是停止的。注意：出厂时Soft Boot 此端子默认为闭合。采用软启动工作时，需把闭合跳线拆除。3、AC-L 和AC-N是220V电源输入。4、OUT1和OUT2是接加热线圈。5、线圈安装选择：云母高温线6mm2，长度约15-17米（次安装时，请往长靠），保温棉厚度约14-16mm。6、详细使用说明书请点这里。五、安装注意事项：1、安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。2、为了安全，安装外壳要可靠接地。3、注意板子的入风和出风情况，保证通风透气。 4、线圈的外接引线不要太长，一般每边取1-3米左右，太长了，功率会达不到效果。5、当多个板子一起工作时，线圈与线圈的距离请要保持50mm以上，过近时会有可能出现工作不正常，工作过程中出现“吱。。。吱。。。”声是正常的。6、当多个板子一起工作时，线圈引线不要捆在一起，分开放置，并注意不要进水。6、发现产品进水或者潮湿时，请停止使用，清理后方可以使用。7、请定期清理板子上和风扇上的灰尘，这样会大大提高产品的寿命。六、控制板接线及安装示意图
