一、主要用途

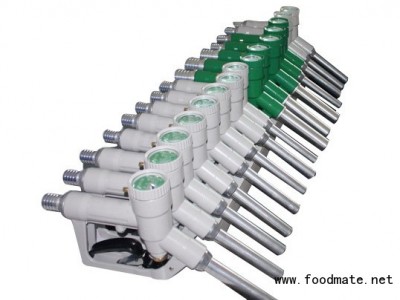

计量加油枪可以直接安装在油库的灌桶间的分发管上加油和灌桶。也可以安装在汽车油槽车和汽油摩托泵的分发管上给车加油。油料可以由泵供给,也可以利用油罐高度的自然压力。它具有体积小,重量轻,携带方便,计量较准确等优点,适用于柴油等轻质油料的灌装。
二、技术性能
型 号 2010-A825型 2010-A825型
口 径 25毫米 35毫米
流量范围 25~120升/分 40~200升/分
额定流量 60升/分 120升/分
使用压力 ≤0.4兆帕 ≤0.4兆帕
基本误差 ±1% ±1%
重 量 1.4千克 1.5千克
累计量 9999升 9999升
三、构造原理
计量加油枪在工作时,油料经过管接头流经叶轮室,冲动螺翼式叶轮(以下称叶轮)旋转。叶轮转速与流量成正比,故经齿轮减速后即可在表盘上指示出流量的数值。它是以"升"为计量单位,字轮读数为0-9999升。
计量加油枪由四部分组成。(见图)
1.枪体:枪体由铝合金压铸而成,在进油口下部设计有调节装置。
2.叶轮室:叶轮室包括叶轮、叶轮室及前后导流器等。叶轮室前端与前导流器分别装有轴承,支持叶轮转动。叶轮轴上安有主动螺旋齿轮,油料由进油口流入,经由前导流器,推动叶轮转动后,由后导流器排出。此时主动螺旋齿轮带动与之齿合的被动螺旋齿轮将叶轮转动传递给齿轮传动结构和计数器。
3.传动结构:传动结构共用一组螺旋齿轮和一组直齿轮。密封形式采用磁性联轴器。计数器安有复零机构,拉动复零按扭,使字轮回到零位。
4.阀门:阀门安装在叶轮室下方,拉力弹簧分别固定在阀套和紧轴螺母上。拉动手柄使调节板固定在止退板上,手柄推动顶杆使拉力弹簧上升,阀套也上升,油料经过此过道。
四、使用须知
1.打开箱时应检查计量加油枪各部件是否处于良好状态。将枪管座顺时针方向拧动推进,对准枪体上螺丝孔,拧紧螺丝;然后安装管接头(见图)。
2.使用时应保持表盖的水平位置,切勿敲打撞击。
3.经常清除过滤网的污物,禁止用来测量水、碱、酸等溶液。
4.计量加油枪在出厂前已调整校对合格,用户一般不能随意拆卸。必须拆开时,应按下列顺序:见图)1)卸下枪盖,打开标牌。2)去掉开口档圈,拧下回零按扭。3)用扳手拧下压圈。4)取出计数器总成。5)卸下防尘罩。6)拧下叶轮室的介轮。7)卸下管接头。8)把叶轮室从枪体的进油口取出。 如修理更换阀套密封垫,须将叶轮室及传动结构拆卸后进行。
5.计量加油枪使用一段时间后,由于各方面的原因,可能出现误差过大的现象。这时,可以利用调节装置进行调整。调整时,先旋松调节装置外边的螺帽,用小螺丝刀拧动里边的堵头。当表慢时,顺时针方向拧动堵头几周,反复几次,直到认为正确为止。当表快时,反之。调整完成后,将外边的螺帽拧紧。表快慢,是指误差。
6.计量加油枪安装使用时,应设置静电保护装置。
五、故障排除
计量加油枪的故障常为"一漏、二停、三不准",现将故障的原因和排除方法列表如下,以供参考。
现象 原因 排除方法
漏 密封垫漏油 阀套密封垫磨损老化. 更换新品.
表盘密封垫磨损老化. 更换新品.
停 字轮不走 计数器机构进入杂物,
或齿轮磨损. 清除杂物,更换齿轮、修理计数器.
叶轮室进入杂物. 清除杂物.
过滤网堵塞. 清除过滤网.
磁铁脱落. 重新固定磁铁.
不准 表快 调节孔堵死. 清除杂物.
调节装置未调好. 重新调整.
表慢 调节装置未调好. 重新调整.
轴承铜套磨损,叶轮
摆动过大. 更换轴承铜套.
齿轮磨损. 更换新品.
