甲烷流量计销售热线：0592-7160574

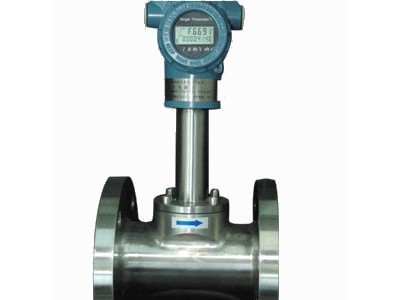

厦门宏控SBL甲烷流量计是一款新型气体靶式流量计，专门用于计量氧气、氯气、氮气、氨气、氢气、石油气、氩气、天然气、液化气、烟气、烟道气、沼气、甲烷、压缩空气、煤气、高炉煤气、焦炉煤气、发生炉煤气、转炉煤气等气体流量计量。甲烷流量计配有4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)，可与流量积算仪配套使用，以达到定量或批量控制的目的。
一、甲烷流量计简述
SBL 系列电容式甲烷流量计是在传统靶式流量计的基础上，随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。
● 适用管径范围宽：Φ10~Φ2000至更大；
● 适用温度范围广：-196°C ~ 500°C；
● 适用高/低压力工况：0~42MPa；
● 适用各种介质：气体、液体（包括高粘度液体、浆体）、蒸汽；
● 适用于低流速介质，其可测量流速为0.08m/s。
二、甲烷流量计结构与工作原理
1.甲烷流量计结构
厦门宏控SBL系列电容式甲烷流量计主要由测量管（外壳）、新型电容力传感器、阻流件、积算显示和输出部分组成。
2.甲烷流量计工作原理
厦门宏控SBL系列甲烷流量计主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能甲烷流量计是在原有应变片式甲烷流量计测量原理的基础上 ，采用了型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
三、甲烷流量计技术参数
产品名称：甲烷流量计
口 径：DN15～DN3000mm
公称压力：0.6～42MPa
工况温度：-180～+500℃
精 度：±0.2～±1.5%FS
量 程 比：1：10
壳 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65 IP67
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：企标Q/BET05-06
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检
连接方式：双法兰式(DN15～DN500)、对夹式(DN15～DN500) 、插入式(DN100以上)
四、甲烷流量计基本特点
·整台甲烷流量计仪表在设计中无可动部件，安装简便免维护；
·甲烷流量计可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
·甲烷流量计整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa高压
·甲烷流量计仪表内设自检程序，故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择，如选择在线插入式，安装费用低
·具有一体化温度、压力补偿，直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
·计量准确，精度可达到0.2%
·重复性好，一般为0.05～0.08%，测量快速
·压力损失小，仅为标准孔板的1/2△P左右
·抗干扰，抗杂质能力特强
·可根据实际需要更换阻流件（靶片）而改变流量范围
·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及百分比棒图
·甲烷流量计安装简单方便，极易维护
·甲烷流量计多种输出形式，能远传各种参数
·甲烷流量计抗震动性强，一定范围内可测脉动流
五、甲烷流量计应用场合
◆甲烷流量计在公用工程－－-电﹑气﹑水处理的监控的应用管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气
◆甲烷流量计在石油与天然气工业的应用能量交换；填井气回收；燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控
◆甲烷流量计在电力行业的应用燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量
◆甲烷流量计在化学行业的应用烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量
◆甲烷流量计在冶金行业的应用钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制
◆甲烷流量计在纸浆与造纸行业的应用废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量
◆甲烷流量计在食品及医药行业的应用加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制
◆甲烷流量计在环保行业的应用沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量
◆甲烷流量计在其他行业的应用工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制工作原理：
六、甲烷流量计选型要点
甲烷流量计选型的重中之重就是流量范围的选择，流量太小甲烷流量计难以检测出信号，流量太大，甲烷流量计容易超量程。由于甲烷流量计传感器的直径尺寸不是固定值，需要根据客户提供的流量范围等工艺参数来设计。仪表口径的选择是能否用好甲烷流量计的重要工作，要获得准确的测量结果，选型时要注意介质温度、介质压力和安装环境等技术参数。
SBL-0100FGCCIDCS含义为：SBL系列电容式甲烷流量计，公称通径100mm，连接方式为法兰管道式，介质为气体，法兰公称压力1.6Mpa，温度为常温，4~20mA电流输出，隔爆型，壳体为碳钢，传感器材质为304不锈钢。
七、甲烷流量计安装要求
a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；
b、介质工作温度在+300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至+70度)，同理工作温度-100度以下的介质，也要采取防冻措施；
c、为保证流量计准确计量，要求设置前后直管段；
d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；
e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；
j、流量计壳体必须可靠接地，若无接地条件应向厂方说明。
八、甲烷流量计典型应用
蒸汽类：过热蒸汽、饱和蒸汽
气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。
液体类：重油、靶式、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点溶液、猪油、酒精、油、乙烯、聚丙烯、甲苯等
服务承诺：产品从出厂之日起12个月内提供三包服务，负责包修、包换、包退，三包期外提供有偿终身维修服务。人为损坏质量问题不在三包服务范围之内！详情请访问http://www.honkon.cc
