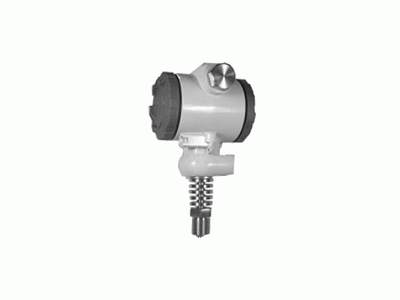

高温压力变送器


品牌: 高温压力变送器
产品规格: 高温压力变送器
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 江苏
有效期至: 长期有效
最后更新: 2021-06-12 17:29
浏览次数: 434

公司基本资料信息
详细说明

产品编号: 5191252716
产品名称: 高温压力变送器
规  格: 高温压力变送器
产品备注: www.ylbsq8.com
产品类别: 压力变送器

   产 品 说 明
-H570A高温压力变送器 H570A高温压力变送器用于测量气体、液体和蒸汽的压力,然后转变成4~20mADC的电流信号输出。-E430A可与HART275手操器相互通讯,进行设定、监控等。 标准规格
(以标准零点为基准调校量程,接液部分材质代码“S”和硅油)

高温压力变送器性能规格
调量程的参考精度
(包括从零点开始的线性、滞后性和重复性)
±0.075% 若量程小于X
±[0.025+0.05X]%
高温压力变送器量程
X取值:

膜盒XMPa{psi}
--------------
A0.3{43}
B1.4{200} 环境温度影响
总影响量/28℃(50F)
±[0.084%量程+0.017%量程上限]
稳定性
±0.1%量程上限/60个月
电源影响
±0.005%/V(21.6V~32VDC,350Ω)例: -ST-H570A-EMSA12G5A-92NN
注1:低压侧接液部分材质:容室法兰:SCS14A,管道连接件:SCS14A膜合:SUS316L(隔离膜片:哈氏合金C-276)排气螺钉:SUS316
注2:仅适用4-inch(100mm,DN100)法兰(法兰尺寸/材质代码:“G”或“H”“J”)注3:仅适用于3-inch(80mm,DN80)法兰(法兰尺寸/材质代码:“D”或“E”“F”)※记号是标准规格中代表
型号 规格代码 说明
ST-H570A ···················· 压力变送器
输出信号 -E···················· 4~20mA,HART协议数字通讯(参见GS1C22T2-CY)
测量量程(膜盒) A····················
B····················
0.03~3MPa{0.3~30Kgf/cm2}abs
0.14~14MPa{1.4~140Kgf/cm2}abs
接液部分材质
S····················
H····················
M····················
T····················
A····················
D····················
B····················
[本体](注1)
SCS14A
SCS14A
SCS14A
SCS14A
哈氏合金C-276(注4)
哈氏合金C-276(注4)
蒙乃尔(注5)
[膜盒]
SUS316L(注2)
哈氏合金C-276(注3)
蒙乃尔(注3)
钽(注3)
哈氏合金C-276(注3)
蒙乃尔(注3)
钽(注3)
[排气螺钉]
SUS316
SUS316
SUS316
SUS316
哈氏合金C-276
哈氏合金C-276
蒙乃尔
螺栓、螺母材质

A···················
B···················
C···················
[工作压力]
L膜盒M膜盒A膜盒
SCM435 3MPa{30kgf/cm2abs} (14MPa{140kgf/cm2})
SUS630 3MPa{30kgf/cm2abs} (14MPa{140kgf/cm2})
SUH660 3MPa{30kgf/cm2abs} (14MPa{140kgf/cm2})
安装方式 -2··················
-3··················
-6··················
-7··················
-8··················
-9··················
垂直安装,右面高压,过程接头在上(注6)
垂直安装,右面高压,过程接头在下(注6)
垂直安装,左面高压,过程接头在上(注6)
垂直安装,左面高压,过程接头在下(注6)
水平安装,右面高压(注7)
水平安装,左面高压(注7)
接线口 0·················
2·················
3·················
4·················
5·················
7·················
8·················
-9·················
G1/2内螺纹,1处接线口
1/2NPT内螺纹,<SPAN lang=EN-US style=
