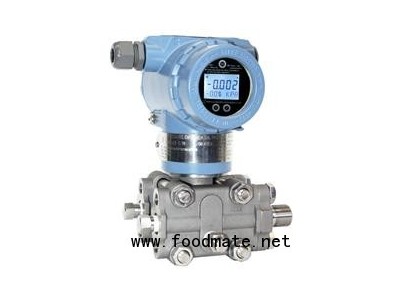

| HH系列电容式变送器是我公司引进国外先进制造技术和设备，关键原材料、元器件和零部件均采用进口，整机经过严格组装和测试。具有设计原理先进、品种规格齐全、安装使用简便(规格、尺寸与原装EJA完全兼容)，外形美观等特点。该产品分智能和普通型两种类型，满足用户的多种选择要求，具有很强的使用价值，该系列产品已广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。
特点
★ 精度高； ★稳定性好； ★二线制(特殊可四线制); ★固体元件，接插式印刷线路板； ★小型、重量轻、坚固抗振； ★量程、零点外部连续可调； ★正迁移可达500%；负迁移可达600％； ★阻尼可调； ★单向过载保护特性好； ★无机械可动部件，维修工作量少； ★全系列统一结构，零部件互换性强； ★接触介质的膜片材料可选择； (316L、TAN、HAST-C、MONEL等耐腐蚀材料) ★防爆结构，全天候使用。 S型智能变送器除了一般电容式变送器固有特点外还具有如下特点： ★智能电子部件仅由一块板组成 ★量程比15∶1或10∶1 ★0-0.6～0-42000kPa ★就地按键调整量程和零点 ★可更新现存的KJA各种模拟式变送器为智能式仪表 ★符合HART协议，可用HART通讯器268、275 与本智能表进行双向能讯而不中断输出信号 ★在采用HART协议的分散控制系统中同主机进行双向通讯 ★具有自诊断和远程诊断功能 ★带有EEPROM非易失性存贮器不怕断电丢失数据
工作原理
过程压力通过两侧或—侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，位移约0.1mm，这种位移转变为差动信号，由电子线路差动信号转换成二线制的4～20mADC输出信号。 功能参数
使用对象: 液体、气体和蒸汽 测量范围: 0～0.16kPa至0～40MPa 输出信号: 4～20mADC(特殊可为四线制220VAC供电，0～10mADC输出) 供电电源: 12～45VDC，一般为24VDC(见负载特性) 负载特性: 与供电电源有关，在某一电源电压时带负载能力，负载阻抗RL与电源电压VS 关系式为RL≤50(Vs－12) 指示表: 指针式线性指示0～刻度和平方根指示0-10刻度，以及31/2位LCD液晶式显示(0～线性) 防爆: a.隔爆型 dⅡBT5 b.本质安全型 iaⅡCT6 量程和零点: 外部连续可调，智能型通过就地按钮 或通过HART通讯器进行调整。 正负迁移: 零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超过测量范围上限的。正迁移量为校调量程的500%，负迁移量为校调量程的600%。流量变送器正、负迁移量为校准量程的10%。 温度范围：放大器工作温度范围:-38～＋93℃ 灌充硅油的测量元件:-40～＋104℃ 法兰式变送器灌充高温硅油时:＋15～＋315℃ 普通硅油:-40～＋150℃ 静压和过载压力:4、10、25、32MPa 湿度: 相对湿度0～ 容积吸取量:＜0.16cm3 阻尼(阶跃响应):充硅油时，一般在0.2s到1.67之间 连续可调 启动时间: 2s,不需预热 技术数据 (不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片) 精确度: ±0.075%，±0.1%，±0.25% 死区: 无(≤0.1%) 稳定性: 六个月内不超过量程的基本误差值 故障报警: (智能型具有)自诊断程序检测出故障，模拟输出高于22mA或低于3.8mA报警，报警高低可通过电子部件上开关进行选择。 变送器状态写保护: (智能型具有)拨动电子部件上开关可以防止变送器组态的改变。 振动影响: 在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g。 电源影响: 小于输出量程的0.005%/V。 负载影响: 电源如果稳定，则负载没有影响。 安装位置影响: 可产生0.24kPa的零点误差，但可校正，对量程没有影响。 其它 结构材料 隔离膜片: 316L不锈钢，哈氏合金C-276，Monel合金，或钽 排气/排液阀: 316不锈钢，哈氏合金C，蒙乃尔合金 法兰和接头: 碳钢镀镍，316不锈钢，哈氏合金C或蒙乃尔合金 接触介质“O”形环:丁腈橡胶，氟橡胶 灌充液: 硅油或惰性油 螺栓: 碳钢镀镍 电子壳体材料: 低铜铝合金 引压连接件: 法兰NPTl/4，中心距54mm;接头NPTl/2或M20×l.5螺纹球锥面密封，带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/ T12716-91) 信号线连接孔:Gl/2″ 重量: 约5.4kg(不带附件) 标准附件: 所有型号出厂时都带有法兰接头，排气、排液阀及一份说明书。
智能电子部件
采用集成电路及表面贴装(SMT)技术，变送器的电子部件由一块电路板组成。 变送器的微处理控制A/D和D/A转换的工作，也能完成自诊断及实现数字通讯。 工作时，一个数字压力值被微处理器所处理，并作为数字储存，以确保精密的修正和工程单位的转换。此外，微处理器也能完成传感器的特征化、量程化、阻尼时间以及其它的功能，EEPROOM存储所有的组态，特征化及数字微调的参数，存储器为非易失性的，因此即使断电，所存储的数据仍能完好保持，以随时实现智能的通讯。
软件
通过一台275或268通讯器对HH型智能变送器进行测试和组态。或者通过任意的支持HART通讯协议上位系统主机完成通讯。HART协议使用工业标准的BELL202移频键控(FST)技术，以1200H或2200H的数字信号叠加在4～20MA的信号上实现通讯。通讯时频率信号对4～20MA的过程信号不产生任何干扰。
自诊断
HH型智能变送器可完成连续地自诊断。如果变送器被检测出故障，则变送器的输出由用户可选择 22MA或从3.8MA的其中一个值。并且任何的 HART的上位机设备均能显示该变送器自诊断的特殊信息代码。
格式化
格式化功能是在变送器的初始化设定和数字电子部件进行维护时使用的，需标准的格式化菜单提供了两个功能:特征化和数字微调。
特征化:尽管KJA型智能变送器在出厂时就已被特征化处理好的，但用户仍可以使用这一功能，将现有的KJA型模拟变送器作一些简单的更新，使它转换成智能型。特征化功能:调节KJA型智能变送器的电子部件，让它正确地反映传感器组件的输出。
数字微调:本功能允许对变送器的特征调节进行数字标定，以达到制造厂标定的压力标准值。数字微调包括两种独立的操作。
传感器微调:可以调节数字过程变量的读数，使之精确反映压力输入:4～mA微调:是处理电子部件输出量的调整。
组态
标准组态 除非特别指定，否则将按下列组 态供货: 工程单位kPa; 4mA0kPa;20mA 量程上限值;输出线性。
软件标签 空白【软件标签(8个字符)，除非 指明，否则是空白】
特殊组态 除标准组态参数外，用户还可以 指定下列附加的数据 |
