阿牛巴流量计价格/阿牛巴流量计工作原理


单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 江苏
有效期至: 长期有效
最后更新: 2021-06-12 15:08
浏览次数: 979

公司基本资料信息
详细说明

参数

 1、规格:DN50-DN5000(mm);插入式:DN500-DN5000(mm);
 2、测量准确度:±6.0%;重复性:±0.1%;
 3、范围度:体积流量:10:1;质量流量:8:1;
 4、工作压力:均速管无提出功能型:≤20MPa;均速管可提出型:≤10MPa;
 5、流体温度:≤450℃;
 6、介质粘度:≤30CP(相当于重油);
 7、材质:
 均速管、三阀组:各种牌号不锈钢(任选);
 主体管、法兰:不锈钢或碳钢(任选);
工作原理
    当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能.
现在阿牛巴流量计所需要的参数:
 1、被测量的介质
 2、被测量介质的温度
 3、被测量介质的压力
 4、被测量介质的流量
 5、被测量介质的粘度
优点

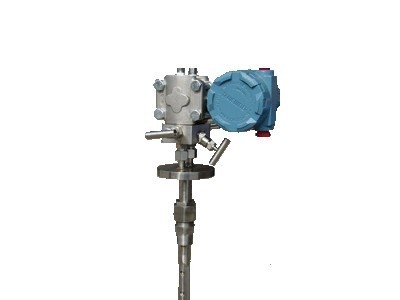

    阿牛巴流量计(又称笛形均速管流量流量计)是根据皮托管测速原理发展起来的一种新型差压流量检测元件。我厂生产的阿牛巴流量计它设计新颖、结构合理、精度高、压力损失小、安装使用方便,以其特殊的优点在许多场合逐渐取代孔板和其它检测元件,产品已通过省级鉴定。
    阿牛巴流量计输出为差压信号,与测量差压的仪器仪表配套使用,可以准确地测量圆形管道、矩形管道中的多种液体、气体和蒸气(过热蒸汽和饱和蒸汽)。被测管道的尺寸范围从φ20mm~3000mm。阿牛巴在动力工业(包括核工业)化学工业、石油化工和金属冶炼工业等部门中得到成功的使用,它适于:
 · 气体输送和液体输送
 · 能源研究,蒸汽锅炉热效率,水泵效率,气体压缩机效率和燃料消耗;
 · 过程控制:输入输出、比率/平衡;冷却水或空气;蒸汽加热
 · 化学工业中加料
 · 负载平衡:泵、压缩机、冷却器、过滤器
阿牛巴流量计的优点(与孔板相比)
   准确度高,稳定性好 阿牛巴的准确度为±1%,稳定性为±0.1%,它能够保持长期输出非常稳定的差压信号,保证输出差压信号与管道流量的映射关系。这是因为在使用过程中的磨损,腐蚀以及粘附的油污灰尘等因素对阿牛 巴流量计系数影响不大,但这些因素使孔板的流量系数增大,而且会增加到20%以上,由 此产生的误差将也达到20%以上。从中我们可以看出阿牛巴的准确度是长期稳定的。
设计合理,安装方便、经济
   阿牛巴重量轻,安装拆卸方便,无需起重工具,产品系列中有可以在被测管道不断流——不 不停车的情况下进行安装或拆卸,由于阿牛巴的重量轻,安装拆卸方便,因此这方面可以为你节省可观的安装费用。 例如:在直径200mm的管道上安装流量计,阿牛巴只有一条长150mm的焊缝,而孔板有2条共长1200mm 长的焊缝。就工时来讲,安装一只阿牛巴流量计只需要1.5工时,而安装一只孔板却需12工时
有利于管道布局
    阿牛巴不仅适用于圆形管道,也适用于矩形管道及埋设在地面以下任何深度的管道。 阿牛巴上下游直管段的长度要求比孔板低得多,当安装在弯头后面距离2倍管径处,仍然可以得到稳定 的、很高的准确度,这是阿牛巴的优点,给管道尤其是大直径管道的布局设计带来了很大的灵活 性,节省了费用
· 压力损失小,能源损耗少
压力损失是动力损耗,阿牛巴的压力损失仅占差压的2~15%,而一般孔板的损失却要占差压的40~80%,从下图可以看出阿牛巴的压损比孔板的压损要小得多,随着管径的增大,阿牛巴压损可忽略不计。 例如:在直径1000mm的管道上使用阿牛巴流量计,一年的能量损耗只有几百元,当使用孔板时,一年的能量损耗高达2万余元,这对当今大力设法节约能源来说是很有意见的。
选型

型谱

说明

LNB-



节流装置

安装形式

M



螺纹

F



法兰

本体材质



1-



碳钢

2-



不锈钢

3-



耐高温材质

测量管径



50-



DN50

65-



DN65

80-



DN80

100-



DN100

125-



DN125

150-



DN150

200-



DN200

225-



DN225

250-



DN250

300-



DN300

350-



DN350

400-



DN400

450-



DN450

500-



DN500

600-



DN600

800-



DN800

900-



DN900

1000-



DN1000

工作压力



1



0.6 MPa

2



1.6 MPa

3



2.5 MPa

4



4.0 MPa

5



6.4 MPa

6



10.0 MPa

工作温度



1



120℃以下

2



220℃以下

3



介质类型



LC



干净液体

GC



清洁气体

LT



易脏液体

GT



易脏气体

VM



饱和蒸汽

VH



过热蒸汽

附件



00

不带附件

01

仅带差压变送器

10

仅带流量积算仪

11

带差压变送器和流量积算仪

联系人:李斌 电话: 0517-83308259 传真:0517-86899859手机: 13401826859
