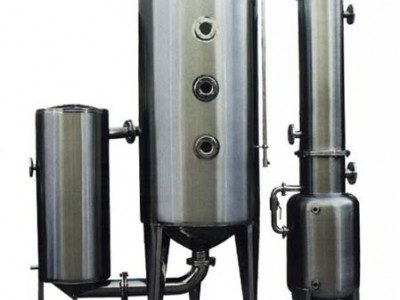

单效浓缩器由加热室、蒸发室、冷凝器、冷却器、受水器及连接管件等构成，北京瑞纳旭邦公司生产的整套设备采用不锈钢材料制造。可根据用户工艺需求订制。单效浓缩器属外热式（外循环）蒸发（浓缩）器，应用于医药、食品、化工、轻工等行业的水或溶媒溶液的蒸发浓缩，及中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、天然用味品、食品添加剂、味精、乳品等工业酒精回收，能用于批量小、品种多的热敏性低的真空浓缩。当单效浓缩器配上真空时全称应为外加热式真空减压蒸发（浓缩）器，在真空条件下，低温连续浓缩，确保产品质量，加上冷凝装置可有效地回收溶媒。单效浓缩器针对回收酒精及其他溶剂而设计，增加了蒸发和冷凝面积，蒸发室的顶部设有消泡器，使溶剂的损耗率控制在3％以下（WZA系列）；整个操作过程在真空状态下进行，避免污染和产生气泡，蒸发速度快，浓缩比重可以达到1.2以上；加热器的上盖配置快开装置，便于清洗。并可配置自动排水装置，方便操作，减轻劳动强度。在预热蒸汽压力相同情况下，真空蒸发时，其溶液沸点低，传热温差增大可相应减小蒸发器的传热面积；可以蒸发不耐高温的溶液，特别适用于食品生产中的热敏性料液的蒸发；可以利用低压蒸汽或废蒸汽作加热剂；操作温度低，热损失较少；对料液起加热杀菌作用，有利于食品保藏。单效浓缩器设备特点：1. 可分别用于水溶液或酒精溶液的蒸发，酒精回收浓度可达70~85°，酒精损耗率 <4%.2. 冷凝器采用军工技术、特殊结构设计，比市场上常规产品换热效率高2~3倍，占地面积小。3. 本浓缩器采用外加热、自然循环、负压蒸发方式，蒸发速度快，浓缩比大，可达1.2~1.3.4. 打开加热器的上下盖即可进行清洗，配用公司的列管式清洗机，省时省工，十分方便。5. 加热室、蒸发室采用保温结构，保温层外包覆不锈钢薄板，外表面可作镜面或亚光处理。 规格参数：
| 项目 | 加热器 | 蒸发器 | 冷凝器 | |||
| 壳程 | 管程 | 桶内 | 壳程 | 壳程 | 管程 | |
| 设计压力Mpa | 0.35 | 0.09 | 0.09 | 0.35 | <0.3 | 0.09 |
| 工作压力Mpa | <0.3 | -0.09 | -0.09 | <0.3 | 0.25 | -0.09 |
| 设计温度oC | >=100 | <100 | <100 | >100 | 30-40 | <100 |
| 工作温度oC | >=100或<100 | <100 | <100 | >100 | 30-40 | <100 |
| 介质 | 饱和蒸汽 | 药液，食品 | 药液，食品 | 饱和蒸汽 | 冷却水 | 蒸汽 |
| 主要材料 | SS304 | SS304 | SS304 | Q-235-A | SS304 | SS304 |
| 容积L | 1100 | |||||
| 换热面积m2 | 6.5 | 1.3 | 18 | |||
| 蒸发能力L/h | 500 | |||||
| 项目 | 加热器 | 蒸发器 | 冷凝器 | |||
| 壳程 | 管程 | 桶内 | 壳程 | 壳程 | 管程 | |
| 设计压力Mpa | 0.09 | 0.09 | 0.09 | 0.09 | 0.3 | 0.09 |
| 工作压力Mpa | <0.03 | -0.09 | -0.07 | <0.09 | 0.25 | -0.07 |
| 设计温度oC | >=100 | <100 | <100 | <10 | 30-40 | <100 |
| 工作温度oC | >=100或<100 | <100 | <100 | <100 | 30-40 | <100 |
| 介质 | 饱和蒸汽 | 药液，食品 | 药液，食品 | 饱和蒸汽 | 冷却水 | 蒸汽 |
| 主要材料 | SS304 | SS304 | SS304 | Q-235-A | SS304 | SS304 |
| 容积L | 1500 | |||||
| 换热面积m2 | 11 | 1.8 | 34 | |||
| 蒸发能力L/h | 1000 | |||||
