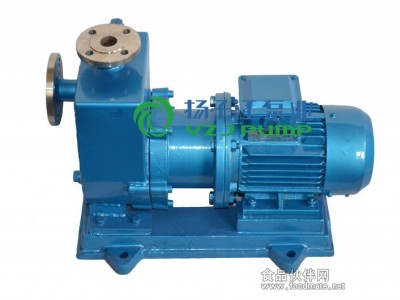

| 自吸泵:ZCQ型不锈钢自吸磁力泵 | |
 放大图片 | |
| 详细信息： |
扬子江ZCQ型不锈钢自吸磁力泵产品
性能参数
●流量（m3/h）：3~50
●扬程（m）： 12~50
●汽蚀余量（NPSH）r（m）： 4.0 5.5 6.0
●电机功率（KW）：0.37~15
●转速（r/min）：2900
特点
ZCQ型自吸式磁力传动离心泵（简称自吸磁力泵）是根据众用户的要求，在CQ型磁力泵的基础上吸取国外，经过本公司技术人员反复研究试验而成功的新产品，其性能达到国外同类产品先进水平。该泵以静密封取代动密封，使泵的过流部件完全处于密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病。泵体及过流部件的材料采用了耐腐蚀的不锈钢、刚玉陶瓷四氟石墨等材料制造，既有CQ型的功能又集自吸于一体，不需底阀和引灌水。
主要用途
ZCQ型自吸磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类，稀有贵重液、渡液、挥发性液体，以及循环水设备配套。特别是易燃、易爆、挥发性液体的抽送，选用此泵则更理想。
工作原理
ZCQ型自吸磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。
安装
一、开箱后检查泵铭牌，校对自吸磁力泵产品主要参数是否与使用要求相符。
二、自吸磁力泵应水平安装，泵体不得承受管路重量。
三、泵与管路应保持良好的密封。
ZCQ型自吸式磁力泵性能参数表
| 型 号 | 口径 | 扬程 | 流量 | 电机功率 | 转速 | 电压 | 自吸性能 | |
| 进口 | 出口 | |||||||
| ZCQ25-20-115 | 25 | 20 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 15 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 25 | 25 | 110 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 20 | 180 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 32 | 180 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 25 | 240 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 32 | 220 | 4 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 25 | 280 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 32 | 450 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 65 | 20 | 800 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 65 | 32 | 800 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 80 | 32 | 1500 | 22 | 2900 | 380 | 4 |
| 注：泵体材质不锈钢(1Cr18Ni9Ti) | ||||||||
