EN60601设备安全标准测试
◇交流5kV和直流6kV耐压测试
◇绝缘电阻测量
◇接地电阻（接地连续性）测量
◇接地泄漏电流、外壳漏电流、患者辅助电流测量
电子设备安全测试仪的详细介绍
Safe Medic
Comprehensive IEC/EN60601 Medical Electrical Safety Analyser
IEC/EN 60601标准测试仪 (GB9706为IEC/EN 60601的中文版本)

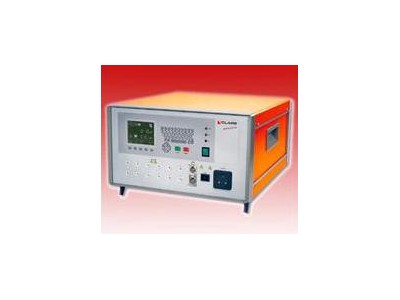

电子设备安全测试仪
产品型号：SM60601
◆世界的电子设备安全测试仪
◆SafeMedic提供了一整套功能测试程序，以便于用户按照EN 60601/ IEC60601安全标准的测试。
◆可编程特色，用户可预设各项测试参数和功能，可实行手动或自动测试。
◆可将测试结果存储在仪器内存中
◆仪器更可以仿真多种故障情况，各类漏电流测试，并且在耐压测试中提供高电流或高电压。
◆可以选配一个高效的除颤器模组，它使用户可以进一步证实高电压除颤器的测试结果的正确性。
◆SafeMedic是一款可广泛应用的仪器，可用于符合特定实验室标准的产品试验和开发，以及医疗电子设备生产和测试与检验。
◆清晰鲜明的图表界面帮助用户选择和记录测试信息，附加的控制设备可由远程PC来遥控操作。
◆该款设备既可单独用于测试操作，又可成为特殊系统集成中的一部分。
主要功能特征：
◇EN60601设备安全标准测试
◇高达交流5kV和直流6kV耐压测试
◇绝缘电阻测量(350V/500V)
◇接地泄漏电流测量、外壳漏电流测量、患者辅助电流测量
◇接地/接地电阻(接地连续性)测试，测试电流达40A
◇患者连接电缆的耐压测试
◇心脏除颤器产品质量证明测试
◇110/240V系统电压均可操作
◇可选的PC控制器
◇通过多达12个相连的应用部件自动扫描
◇所有的测试都完全符合EN60601标准
◇内部存储高达4000组结果
技术参数：
AC交流耐压测试(AC Flash/Hipot test)
方式
完全隔离模式
可编程
100–5000V 有效值
上升沿时间编程
0.0–255.0秒
保持时间编程
0.0–255.0秒
下降沿时间编程
0.0–255.0秒
电压精度
设定值的±(2％+2d )
电流
100mA有效值
电流精度
显示值的±(2％+2d )
分辨率
0.01mA
相角
-90 到+ 90度 或–1.0到1.0 或仅阻抗部分
电弧侦测
0–9可选
DC直流耐压测试(DC Flash/Hipot test)
方式
完全隔离模式
电压编程
100–6000V/DC
上升沿时间编程
0.0–255.0秒
保持时间编程
0.0–255.0秒
下降沿时间编程
0.0–255.0秒
电压精度
设置值的±(2％+2d )
电流
10mA /DC
电流精度
显示值的±(2％+2d )
分辨率
0.01mA
圆弧探测
0–9可选
DC绝缘电阻测量(DC Insulation resistance)
测试电压
可选350V/500 V/DC @2mA.
开路电压
600V
量程/精度
100k-20M ±(5％+2d )
20M -100M ±(10％+2d )
分辨率
0.01m
接地/接地电阻（接地连续性）测量
(Earth/Ground bond test)
电流可编程
1-30A/AC 恒流 0.2
40A 0.1
无负载电压
6V有效值 在开路时
量程
0.000-1.000
合格/不合格
可编程，默认安规标准值为0.1
精度
±(5％+2d )
分辨率
1m
接地泄漏电流测量(Earth leakage)
可选
可选EN 60601，AAMI真有效值
可分别以IEC601/AAMI标准测量 AC & DC
输入阻抗
>1M
频率响应
直流至1 MHz (5%) (仅用于IEC601/AAMI)
量程
0-20mA
精度
±(5％+2d )
外壳漏电流测量(Enclosure leakage)
方法
遵循IEC601.1条款19,fig 18
应用部件漏电流测量(Applied parts leakage)
可选
EN 60601-1和AAMI/NFPA
测试
Class I和Class II 设备
在应用部分上加交流电，用户辅助交流和直流
测试类型B, BF, 和CF
患者辅助电流测量(Patient Auxiliary Current)
可选
在EN 60601-1 和NFPA之间
功率/运行/负载测量
频率
50&60 Hz
功率
0.1kVA-4kVA
电流
0.0A -16A
精度
±(5％+2d )
选配除颤器
方式
遵循IEC 60601.1标准条款8.5.5 Figures 9&10
电压
5kV
备注：AAMI：美国医疗仪器促进协会
NFPA：美国消防协会
标准配置：
接地测试探头
应用部件/患者连接探头
综合性用户手册
选配件：
硬件
194A922 条形码扫描仪
312A950 桌上式标签打印机
订购信息：
460A910 SM60601电子安全综合测试仪
460A912 SM60601电子安全综合测试仪含除颤器模组
