YDSX-001电接点数显压力表
技术特点:
Ø 四位LED实时显示压力,显示准确直观。
Ø 多种压力单位一键切换,一键清零功能。
Ø 双组继电器信号输出,每组常开常闭,且回差独立可设。
Ø 多种接线方式,可作为控制器,开关,数显电接点压力使用。
YDSX-001是一款智能数显压力开关,集压力测量、显示、控制于一体的经济型数字式压力开关。该系列压力开关可设置两路常开常闭报警点,也可实现两路高低压控制,另外具有一键清零,三种显示单位切换等多种功能。
电路的设置注重稳定性,充分考虑了自动化现场的实际情况,具有强抗干磁干扰、防浪涌保护、防反接保护等。
这款压力开关的操作方法简单直观,根据说明书设置动作点及回差即可,两组继电器回差独立可设。根据客户现场可只用其中一组控制,也可两组全部用全。产品全部采用食品级304不锈钢材质。
产品应用:
◇设备自动化 ◇工程机械 ◇医疗设备 ◇泵及压缩机
◇能源及水处理系统 ◇农机设备 ◇测试架 ◇液压与气动系统
技术参数:
量程 | 0-1Bar…2…6…10…16…25…50…100…250…400…600 Bar |
过载压力 | ≤10Mpa 200%; ﹥10Mpa 150% |
报警点设置 | 全量程范围可设 |
报警方式 | 双组继电器信号(常开常闭) |
精度等级 | ±0.5%FS |
长期稳定性 | 典型:±0.5%FS/年 |
负载压力 | 220VAC 3A |
供电电压 | 24VDC 220VAC 380VAC(可选) |
工作温度 | -20~80℃ |
补偿温度 | -10~70℃ |
电器保护 | 反极性保护 抗电磁干扰 |
采样速率 | 5次/秒 |
测量介质 | 与316不锈钢兼容的气体或液体 |
压力接口 | M20*1.5(其他可定制) |
接头材质 | 304不锈钢 |
外壳材质 | 工程塑料 |
电气连接 | 固定8芯电缆直接出线,标准30cm |

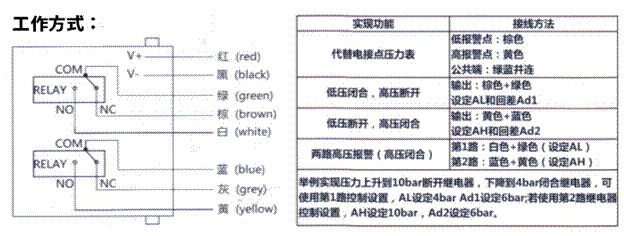

出线定义 | 电源:红 黑 1路:COM绿NO白 NC棕 2路:COM蓝NO黄NC灰 |
