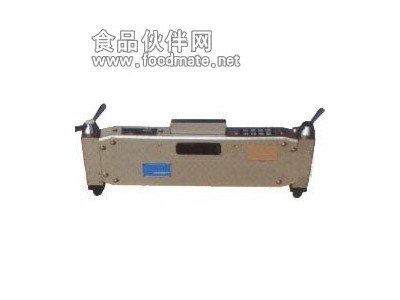

钢筋预应力测定仪 钢筋预应力测定仪主要用于混凝土预应力构件生产中，检测正在张拉和锚固后钢丝的预应力以及对张拉机测力计校验。本机采用微机控制和数显技术，能测试多种不同规格的钢丝预应力，价格比同类产品低。沧州筑龙工程仪器有限公司产品技术支持：0 3 1 7 – 5 1 0 6 2 8 2主要技术参数：1、 测力范围4.0-23.5KN；2、 测试钢丝直径4-5mm；3、 测力范围：10-100KN；4、精度误差：不大于± 1.0%； 钢筋预应力测定仪是在浇筑混凝土前张拉预应力筋，并将张拉的预应力筋临时锚固在台座或钢模上，然后浇筑混凝土，待混凝土养护达到不低于混凝土设计强度值的75％，保证预应力筋与混凝土有足够的粘结时，放松预应力筋，借助于混凝土与预应力筋的粘结，对混凝土施加预应力的施工工艺。先张法一般仅适用于生产中小型构件，在固定的预制厂生产钢筋预应力测定仪生产构件可采用长线台座法，一般台座长度在50～150m之间，或在钢模中机组流水法生产构件。先张法生产构件，涉及到台座、张拉机具和夹具及先张法张拉工艺钢筋预应力测定仪台座 台座在先张法构件生产中是主要的承力构件，它必须具有足够的承载能力、刚度和稳定性，以免因台座的变形、倾覆和滑移而引起预应力的损失，以确保先张法生产构件的质量。 台座的形式繁多，因地制宜，但一般可分为墩式台座和槽式台座两种。
钢筋预应力测定仪5.1.1.1 墩式台座
墩式台座由承力台墩、台面与横梁三部分组成，其长度宜为50～150m。台座的承载力应根据构件张拉力的大小，可按台座每米宽的承载力为200～500kN设计台座。
钢筋预应力测定仪(1)承力台墩
承力台墩一般埋置在地下，由现浇钢筋混凝土做成。台座应具有足够的承载力、刚度和稳定性。台墩的稳定性验算包括抗倾覆验算和抗滑移验算。
台墩的坑倾覆验算，其计算简图如图5.2所示，按下式进行计算：
式中 K1－抗倾覆完全系数，应不小于1.50；
M－倾覆力矩(N·m)，由预应力筋的张拉力产生；
Pj－预应力筋的张拉力(N)；
e1－预应力筋的张拉力合作用点至倾覆点的力臂(m)；
M1－抗倾覆力矩(N·m)，由台墩自重和主动土压力等产生；
G－台墩的自重(N)；
L－台墩重心至倾覆点的力臂；
Ep－台墩左侧面主动土压力的合力(N)，当台墩埋置深度很浅时，可忽略不计；
e2－主动土压力合力重心至倾覆点的力臂(m)。
钢筋预应力测定仪台墩的倾覆点O的位置，对于台墩与台面共同作用的台座，按实际情况，倾覆点应在混凝土台面的表面处，但考虑到台墩倾覆趋势使得台面端部顶点处有可能出现应力集中和混凝土面层的施工质量的影响，因此，倾覆点宜取在混凝土台面往下40～50mm处。
图5.2 承力台墩抗倾覆计算简图 图5.3 承力台墩抗滑移验算简图
台墩抗滑移验算，其计算简图如图5.3所示，按下式进行计算。
式中 K2－抗滑移安全系数，应不小于1.30；
N1－抗滑移力，一般应有台面的抗滑移力N′，台面右侧面的被动土压力的合力Ep′和台墩自重产生的摩阻力F组成，其中以N′为主要抗滑移力，提供以下数据供参考：
当台面采用C10～C15混凝土时，厚60mm，台面每米宽抵能力取150～250kN；
当台面采用C10～C15混凝土时，厚80mm，台面每米宽抵抗能力取200～250kN；
当台面采用C10～C15混凝土时，厚100mm，台面每米宽低抗能力取250～300kN；
当采用混凝土台面，并与合墩共同工作时，一般可不进行抗滑移验算，而应验算台面的承载能力。
(2)台面
台面一般是在夯实的碎石垫层上浇筑一层厚度为60～100mm的混凝土而成。其水平承载力N′可按下式计算：
N′
式中 φ－轴心受压纵向弯曲系数，取φ＝1；
Ac－台面截面面积(m2)；
fc－混凝土轴心抗压强度计算值(MPa)；
K1－台面承载力超载系数，取1.2；
K1－考虑台面不均匀和其他影响因素的附加完全系数，取1.5。钢筋预应力测定仪 钢筋预应力 钢筋测定仪筑龙工程仪器有限公司是集科研、开发、生产与经营为一体化的高科技实体。有科技人员六十多名，公司经过多年来研发产品以达上百种，主要产品有混凝土水泥试验仪器、公路土工试验仪器、沥青防水试验仪器、化学分析仪器、试验机、天平、各种砂浆、混凝土试模、筛具等。我们可为公路、铁路、桥梁、搅拌站、市政、大专院校、工程质量检测中心提供试验室全套试验仪器与检测仪器设备。同时有专业技术人员提供仪器咨询、技术讲解、安装调试、设备维修等。我公司始终遵循质量，信誉至上的原则，以雄厚的技术力量，高起点的技术水平，先进严密的工艺控制，丰富的专业制造经验，完善的质量保证体系，的售后服务，让筑龙人与你共建友谊桥梁。公司网址:http://www.86-bj.cn/ 联系人：卢小麦 电话: 0317-5106282 13731707538 QQ: 1146777604 zlyiqi@126.com
