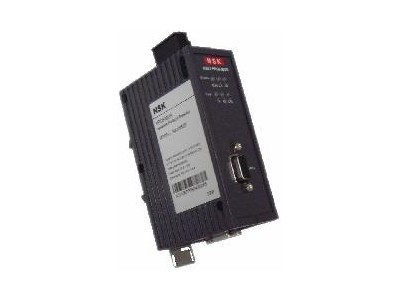

勾股通信 NS2106DP协议型Profibus中继器
NS2106DP产品是在多年设计研发国内相似产品的基础上，采用多项研发而成的Profibus协议型中继器。它可以提供总线光电隔离，并完成传输 Profibus总线数据，在功能上可以代替SIEMENS的RS-485 Repeater(6ES7972-0AA01-0xA0)。此产品具有的优点有:低功耗、工业级设计、电源适应性、优美的外观与导轨式安装机壳等等……,采用本产品可以延长总线通信距离或增加总 线的节点数量。连接两个或多个总线的网段。
NS2106DP产品的数据接口采用高速RS485电平接口，符合Profibus总线标 准，接口形式为SUB-D的DB9接口，引脚定义符合Profibus标准，兼容OLM引脚定义，速率可达12Mbit/s。
主要技术指标:
线路容量：单路Profibus总线
总线速率：支持基本速率9.6kBit/s, 19.2kBit/s ,45.45kBit/s, 93.75kBit/s, 187.5kBit/s, 500kBit/s;同时也支持 1.5MBit/s, 3MBit/s, 6MBit/s,12Mbit/s; 线路速率自适应
网络结构：可级联，级联站数可达32台
总线接口：高速RS485电平接口，符合EN50170 Part 1
传输类型：对业务的Profibus协议透明传输
数据接口：DB9 （孔），引脚定义符合EN50170 Part 1
隔离电压：>1500V
为匹配电阻输出电源：5V 90mA
输入电源：DC9V-DC30V， < 2W ；空载典型值DC24V 80mA 连续
LED状态：总线状态，总线收发数据、运行指示，告警
告警输出：继电器接口，24V 1A,125VAC 0.2A
机壳结构：D35mm导轨式，40x 110 x 74（mm）
机壳工艺：金属铸造；防护等级：IP40
振动特性：符合IEC68-2-6
重 量：约500g
温湿特性：工作温度: -35℃ ~ +75℃；
湿度：95%无凝露；
存贮温度：-45℃ ~ +85℃
符合标准：EN50170 Profibus Standard
电磁兼容：EN61000-4-2（8KV机壳静电）
EN61000-4-3， ENV50204（抗电磁干扰10V/m在10KHz-1GHz）
EN61000-4-4（2KV快速脉冲群）
EN61000-4-5（共模1KV，差模2KV浪涌）
EN55022（辐射符合 class B）
国产高端品质，现场总线产品的，中国人自己的知识产权，您的正确选择，解决您的通信问题
北京西山军通科技有限公司 张宏年
