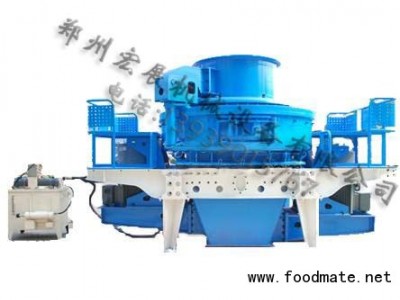

VSI制砂机简介:
VSI制砂机与、PF硬岩反击式破碎机、PE深腔颚式破碎机以及筛分洗选等系列设备配套,骨料生产的新型砂石破碎筛分生产工艺;该破碎筛分联合设备按安装方式分为固定式,移动式破碎站,其生产能力在30-500吨/时,成品粒度和级配根据用户需要而定,通常为0~40mm;所生产的成品骨料砂石级配合理、粒形良好、针片状颗粒含量可控制在5%以内。采用液压开盖装置,可方便快捷对设备进行检查维修。
VSI制砂机性能特点 :
1、 处理量大、产量高,运行稳定。
2、 破碎腔物料撞击角度设计,与耐磨件的摩擦少,与传统设备相比,每年可节省30-50万,直接降低了设备的使用成本。
3、 产品呈立方体,粒形好、级配合理、细度模数可调;特别适合人工制砂。
4、 三节并联,可根据抛料头磨损程度任意调换位置,从而大大降低成本提高利润。
5、 采用精度等级的原装滚动轴承,确保系统低故障率。润滑效果好,可长期使用而不需更换。
6、 液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力。
7、 设置过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的。
8、 原装机油润滑站,双油泵互补保证供油,无油流、无油压时自动停机;油液冷却及加热装置确保轴承润滑。从而彻底解决轴承发热等问题,使主轴轴承保持恒温,延长维护周期和使用寿命。
9、 安装方式多样,可移动式安装;一旦明确具体的用途,只需进行细微调整,便可发挥其的性能。
10. 独有的进料破碎结构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,从而解决了一机多用的难题。
11. 铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用,极大的提高了设备的内在质量和外观品质。
12. 制砂设备工作噪音小、无污染。的空气自循环系统,大大降低了外排风量,降低粉尘,利于环保。
VSI制砂机工作原理:
VSI制砂机的主要组成部件有:机座部件、主轴装配总成、转子部总成、传动电机部、机架总成(包含上下机架部)、液压顶起回转装置及两侧的踏板架。辅助部分有电气系统、润滑系统独立的液压泵站输油润滑系统(其中包括2条输油润滑回路,回路1出故障回路2自动泵油,如果2路同时有故障,经过PLC电脑中央系统自动停止整机运行)。
VSI制砂机中心进料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,后经由下部排料口排出。
VSI制砂机主要技术参数:
型号 | 7611 | 8518 | 9526 | 1140 |
处理能力(t/h) | 20-50 | 40-80 | 60-100 | 100-160 |
电机功率(kw) | 55X2 | (75-90)X2 | (90-110)x2 | (110-132)x2 |
外形尺寸(mm) | 370021502100 | 414022802425 | 470028002900 | 485028703000 |
油泵电机功率(kw) | 0.37x2 | 0.37x2 | 0.37x2 | 0.37x2 |
液压润滑站外形尺寸(mm) | 8506001100 | 8506001100 | 8506001100 | 8506001100 |
油箱加热器功率(kw) | 3 | 3 | 3 | 3 |
电控柜 | PLC触摸屏 全自动控制 | PLC触摸屏 全自动控制 | PLC触摸屏 全自动控制 | PLC触摸屏 全自动控制 |
