选型举例：ZYG25RT-08(0~200)-2I-DH 说明：用户选用了ZYG25RT系列的热电阻信号隔离器，输入信号为一路PT100，温度0~200℃，输出为一路DC4～20mA，采用DC22～28V供电电源。

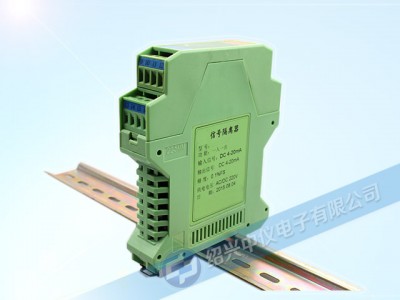

热电阻信号隔离器功能与特点 小型卡装式构造的信号隔离处理器
"输入-输出-电源"三者全隔离
软件非线性修正，输入输出高线性度转换
软件自稳零，消除温漂和时漂引起的误差
用户可通过PC设定信号范围和信号类型
隔离器可高密度安装
| 热电阻信号隔离器精度 | ±0.1%/25℃ |
|---|---|
| 温度系数 | ±0.015%/℃ |
| 响应时间 | ≤0.5s(0→90%) |
| 电源电压变动的影响 | ≤0.1%/允许电压范围 |
| 绝缘电阻 | 输入-输出-电源之间：100MΩ以上/DC500V |
| 隔离强度 | 输入-输出-电源-接地之间：DC1000V·1分钟；AC1000V·1分钟 |
| 负载电阻变化的影响 | ±0.1%/250Ω |
| 上电稳定时间 | ≤3s |
| 供电电源范围 | 85~265V.AC 或 18~48V.DC 或 12~26V.DC |
| 使用温度范围 | -5~+55℃ |
| 使用湿度范围 | 0~90%RH(无冷凝) |
| 安装方式 | DIN35mm 标准导轨安装 |
| 外形尺寸 | 25.4×108×104mm(宽*高*深) |
| 重量 | 约200g |
| 代码 | 信号类型 | 测量范围 | 量程 |
|---|---|---|---|
| 08 | PT100 | -200～850℃ | 50℃ |
| 09 | CU50 | 50～150℃ | 50℃ |
激励电流：≤250uA。http://www.ybsell.com/Shop/Shop_100.shtm
产品输出参数| 输出电流时 | 输出电压时 | 现场供电时 | |||
|---|---|---|---|---|---|
| 输出范围： | 4～20mA | 输出范围： | 1～5V | 配电电压： | 22～28V |
| 负载电阻： | ≤250Ω | 负载电阻： | ≥250KΩ | 配电电流： | 30mA(短路保护) |
| 输出范围： | 0～10mA | 输出范围： | 0～10V | ||
| 负载电阻： | ≤500Ω | 负载电阻： | ≥500KΩ | ||
