选型举例：ZYG25TC-03(0~600)-2V-AC 说明：用户选用了ZYG25TC系列的热电偶信号隔离器，输入信号为一路K型热电偶，温度0~600℃，输出为一路DC1～5V，采用AC85～265V供电电源。
热电偶输入类型及量程表| 代码 | 信号类型 | 量程 | 代码 | 信号类型 | 量程 |
|---|---|---|---|---|---|
| 00 | S(0~1600℃) | 600℃ | 04 | N(0~1300℃) | 120℃ |
| 01 | R(0~1600℃) | 600℃ | 05 | E(0~800℃) | 500℃ |
| 02 | B(200~1800℃) | 780℃ | 06 | J(0~650℃) | 100℃ |
| 03 | K(0~1300℃) | 120℃ | 07 | T(200~400℃) | 100℃ |
输入电阻：≥500KΩ。
输出参数| 输出电流时 | 输出电压时 | ||
|---|---|---|---|
| 输出范围： | 4～20mA | 输出范围： | 1～5V |
| 负载电阻： | ≤250Ω | 负载电阻： | ≥250KΩ |
| 输出范围： | 0～10mA | 输出范围： | 0～10V |
| 负载电阻： | ≤500Ω | 负载电阻： | ≥500KΩ |
"输入-输出-电源"三者全隔离
软件非线性修正，输入输出高线性度转换
软件自稳零，消除温漂和时漂引起的误差
用户可通过PC设定信号范围和信号类型
产品可高密度安装 http://www.ybsell.com/Shop/Shop_101.shtm

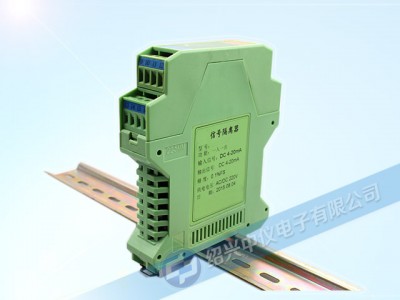

小型卡装式构造的热电偶信号隔离器
| 热电偶信号隔离器精度 | ±0.1%/25℃ |
|---|---|
| 温度系数 | ±0.015%/℃ |
| 响应时间 | ≤0.5s(0→90%) |
| 电源电压变动的影响 | ≤0.1%/允许电压范围 |
| 绝缘电阻 | 输入-输出-电源之间：100MΩ以上/DC500V |
| 隔离强度 | 输入-输出-电源-接地之间：DC1000V·1分钟；AC1000V·1分钟 |
| 负载电阻变化的影响 | ±0.1%/250Ω |
| 上电稳定时间 | ≤3s |
| 供电电源 | 波纹系数10%P-P以下，50Hz(±1)，约2W |
| 使用温度范围 | -5~+55℃ |
| 使用湿度范围 | 0~90%RH(无冷凝) |
| 安装方式 | DIN35mm 标准导轨安装 |
| 外形尺寸 | 25.4×108×104mm(宽*高*深) |
| 产品重量 | 约200g |
| 产品结构 | |
| 产品结构 | 小型卡装结构 |
| 连接方式 | 8mm接线端子 |
| 端子螺丝材质 | 铁表面镀镍(螺丝允许扭距小于0.8N·m) |
| 机壳材质 | 耐燃性树脂 |
| 隔离 | 通道绝缘（输入-输出-电源间） |
| 电源显示灯 | 绿色LED，电源供电时点亮 |
