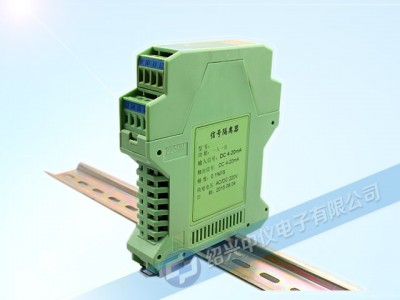

选型举例：ZYG91-15-2/2-D 说明：用户选用了ZYG80系列一进两出信号隔离转换器，输入为一路DC4～20mA，输出为两路两线制DC4～20mA，DC22～28V供电。
输入类型及量程表| 代码 | 传感器类型与测量范围 | 代码 | 传感器类型与测量范围 | 代码 | 传感器类型与测量范围 |
|---|---|---|---|---|---|
| 00 | S型热电偶0～1600℃ | 08 | Pt100热电阻-199～600℃ | 16 | DC 毫伏信号0～100mV |
| 01 | R型热电偶0～1600℃ | 09 | Cu50热电阻-50～150℃ | 17 | 电阻信号0～400Ω |
| 02 | B型热电偶200～1800℃ | 10 | DC 0～5V 标准信号 | 18 | |
| 03 | K型热电偶0～1300℃ | 11 | DC 1～5V 标准信号 | 19 | DC 0～5V 信号开方 |
| 04 | N型热电偶0～1300℃ | 12 | DC 0～10V 标准信号 | 20 | DC 1～5V 信号开方 |
| 05 | E型热电偶-200～+850℃ | 13 | DC 0～10mA 标准信号 | 21 | DC 0～10mA 信号开方 |
| 06 | J型热电偶0～650℃ | 14 | DC 0～20mA 标准信号 | 22 | DC 4～10mA 信号开方 |
| 07 | T型热电偶-200～400℃ | 15 | DC 4～20mA 标准信号 | 23 | 输入(不含12*) |
信号隔离转换器的电阻输入激励：约250uA，电流输入电阻：内置输入电阻器250Ω，电压输入电阻器：≥400KΩ。
信号隔离转换器的输出参数| 输出电流时 | 输出电压时 | 现场供电时 | |||
|---|---|---|---|---|---|
| 输出范围： | 4～20mA | 输出范围： | 1～5V | 配电电压： | DC24±2V |
| 负载电阻： | ≤250Ω | 负载电阻： | ≥250KΩ | 配电电流： | 短路保护，单路30mA,双路60mA |
| 输出范围： | 0～10mA | 输出范围： | 0～10V | ||
| 负载电阻： | ≤500Ω | 负载电阻： | ≥500KΩ | ||
| 精度 | ±0.2% /25℃时 |
|---|---|
| 冷补误差 | ±2℃ KE |
| 温度系数 | ±0.010%/℃ |
| 响应时间 | ≤0.5s(0→90%) |
| 电源电压变动的影响 | ≤0.1%/允许电压范围 |
| 绝缘电阻 | 输入-输出-电源之间：100MΩ以上/DC500V |
| 隔离强度 | 输入-输出-电源-接地之间：DC1000V·1分钟；AC1000V·1分钟 |
| 负载电阻变化的影响 | ±0.1%/250Ω |
| 上电稳定时间 | ≤3s |
| 供电电源范围 | 1~4W 85~265V.AC 或 22~28V.DC |
| 使用温度范围 | 信号隔离转换器为0~50℃ |
| 使用湿度范围 | 0~90%RH(无冷凝) |
| 安装方式 | DIN35mm 导轨安装 |
| 外形尺寸 | 23*99*114mm(宽*高*深) |
| 重量 | 约200g |
结构：小型卡装结构
连接方式：3mm接线端子
端子螺丝材质：铁表面镀镍(螺丝容许扭矩小于0.8N·m)
机壳材质：耐燃性树脂
隔离：通道绝缘(输入-输出-电源间)
电源显示灯：绿色LED，电源供电时点亮
输入报警灯：红色LED，输入回路异常时闪烁
集成智能温度变送器、隔离器、配电器一体
"输入-输出1-输出2-电源"四者隔离
软件非线性修正，输入输出高线性度转换
软件自稳零，消除温漂和时漂引起的误差
用户可通过PC8800设定信号范围和信号类型
信号隔离转换器可高密度安装
产品可带RS485接口（标准MODBUS-RTU协议)
