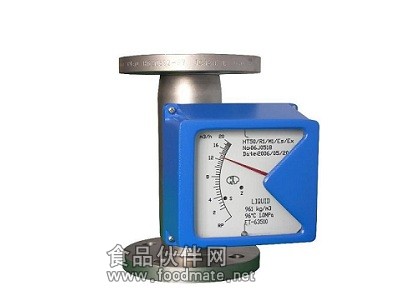

产品介绍：YJ-F系列金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。电磁流量计 WWW.CHINA-YJYB.COMYJ-F系列金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。电磁流量计 WWW.YJYBLLJ.COMYJ-F系列金属管浮子流量计主要特点：磁翻板液位计 WWW.YJYWJ.COM1、坚固的全金属结构设计型浮子流量计2、采用独立概念设计的测量管指示器3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统4、低压力损失设计5、短行程、小型结构设计、仪表总高度2506、磁性耦合结构确保数据传输、信号更加稳定7、保温或伴热夹套8、垂直、水平、各种安装方式更适合不同使用场合9、适用于小口径和低流速介质流量测量10、工作可靠，维护量小，寿命长11、对于直管段要求不高12、较宽的流量比10：113、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光14、单轴灵敏指示15、非接触磁耦合传动16、全金属结构，适于高温、高压和强腐蚀性介质17、可用于易燃、易爆危险场合18、选二线制、电池、交流供电方式19、多参数标定功能20、带有数据恢复，数据备份及掉电保护功能技术参数：
1、测量范围：水（20℃）1-200000 l/h
空气（20℃，0.102287272MPa）0.03－4000m3/h
参见流量表，特殊流量可订制
2、量 程 比：标准型10:1
3、精 度：标准型1.0级；特殊型0.5级
4、压力等级：标准型：DN15－DN50 4.0MPa DN80-DN200
1.6MPa
特殊型：DN15－DN50 25MPa DN80-DN200
16MPa
夹套的压力等级为1.6MPa；特殊型在选型和订货前应与工厂协商
5、压力损失：7kPa-70kPa
6、介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：可达300℃
7、介质粘度：DN15：η<5mPa.s（F15.1-F15.3）/η<30mPa.s（F15.4-F15.8）
DN25：η<250mPFa.s
DN50-DN150：η<300mPa.s
8、环境温度：指针型－40℃－+120℃
9、连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
10、电缆接口：M20*1.5
11、供电电源：标准型：24VDC二线制4－20mA（10．8VDC－36VDC）
12、报警输出：上限或下限瞬时流量报警，集电极开路输出（100mA@30VDC内部阻抗100欧）
继电器输出（触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
13、脉冲输出：累积脉冲输出，间隔50毫秒
14、液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999（可带小数点）
15、防护等级：IP65
16、防爆标志：本安型iaⅡCT5；隔爆型dⅡBT6
| 耐腐型通径 DN（mm） | 普通型通径 DN（mm） | 流 量 范 围 | 压力损失 | ||
| 空气m3/h 20℃ 0.101325 MPa | 水L/h 20℃ | 空气（kPa） | 水（kPa） | ||
| 15 | 15 | 0.07～0.7 | 2.5～25 | 7.1 | 6.5 |
| 0.11～1.1 | 4.0～40 | 7.2 | 6.5 | ||
| 0.18～1.8 | 6.0～60 | 7.3 | 6.6 | ||
| 0.28～2.8 | 10～100 | 7.5 | 6.6 | ||
| 0.40～4.0 | 16～160 | 8.0 | 6.8 | ||
| 0.70～7.0 | 25～250 | 10.8 | 7.2 | ||
| 1.00～10 | 40～400 | 10 | 8.6 | ||
| 1.60～16 | 60～600 | 14 | 11.1 | ||
| 25 | 25 | 3.00～30 | 100～1000 | 7.7 | 7 |
| 4.50～45 | 160～1600 | 8.8 | 8 | ||
| 7.00～70 | 250～2500 | 12 | 10.8 | ||
| 11～110 | 400～4000 | 19 | 15.8 | ||
| 50 | 50 | 18～180 | 600～6000 | 8.6 | 8.1 |
| 25～250 | 1000～10000 | 10.4 | 11 | ||
| 40～400 | 1600～16000 | 15.6 | 17 | ||
| 80 | 80 | 2500～25000 | 8.1 | ||
| 4000～40000 | 9.5 | ||||
| 100 | 100 | 6000～60000 | 10 | ||
| YJ-F | 金属管浮子流量计 | |||||||||
| 代号 | 指示器 | |||||||||
| Z | 基本型指示器 | |||||||||
| D | 远传型指示器 | |||||||||
| 代号 | 公称通径 | |||||||||
| -15 | DN15 | |||||||||
| -25 | DN25 | |||||||||
| -40 | DN40 | |||||||||
| -50 | DN50 | |||||||||
| -80 | DN80 | |||||||||
| -100 | DN100 | |||||||||
| -150 | DN150 | |||||||||
| 代号 | 结构形式 | |||||||||
| / | 下进上出 | |||||||||
| H1 | 左进右出 | |||||||||
| H2 | 右进左出 | |||||||||
| AA | 侧进侧出 | |||||||||
| LA | 底进侧出 | |||||||||
| S | 螺纹连接 | |||||||||
| M | 快速接头连接 | |||||||||
| 代号 | 本体材质 | |||||||||
| R1 | 321不锈钢 | |||||||||
| R4 | 304不锈钢 | |||||||||
| R6 | 316不锈钢 | |||||||||
| R6L | 316L不锈钢 | |||||||||
| Hc4 | 哈C合金 | |||||||||
| Ti | 钛 | |||||||||
| F | 内衬F46(PTFE) | |||||||||
| 代号 | 指示器类型 | |||||||||
| M7 | 线性指示器 | |||||||||
| M9 | 非线性指示器（就地指针显示瞬时流量） | |||||||||
| 代号 | 组合功能 | |||||||||
| ESK | 24VDC；远传4-20mA标准电流信号 | |||||||||
| ESK-Z | 24VDC；远传4-20mA；现场LCD显示瞬时及累计流量 | |||||||||
| ESK-D | 现场锂电池供电；LCD显示瞬时及累计流量 | |||||||||
| K1 | 带一上线报警点信号 | |||||||||
| K2 | 带下上线报警点信号 | |||||||||
| K12 | 带一上线和一下线报警点信号 | |||||||||
| 代号 | 防爆类型 | |||||||||
| Ex | 本安防爆 | |||||||||
| Exd | 隔爆 | |||||||||
| 代号 | 测量介质分类 | |||||||||
| L | 液体 | |||||||||
| G | 气体 | |||||||||
| 代号 | 增加功能 | |||||||||
| T | 测量管带有保温/隔热夹套 | |||||||||
| HT | 测量介质温度大于120°高温 | |||||||||
