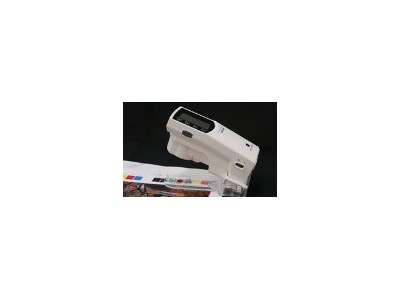

分光密度仪FD-7

FD-7/FD-5

分光密度计

是一种能够在任意光源下参照纸的荧光来测定颜色，转换成数值的轻型手持式分光密度计。

产品信息 规格?产品信息

本产品搭载柯尼卡美能达的VFS（Virtual Fluorescence Standard）技术，是一款符合印刷行业标准^*1的，能够做出D50标准光源^*2下含荧光成分的纸张^*3的色彩评估的测定器。

此外，本产品还搭载有波长自动校正功能，能够在日常白板校正^*4的同时进行当前由制造商负责维护的测定波长修正。

*1印刷行业标准：在印刷行业与色彩相关的标准ISO13655中，包括D50光源下的荧光在内的色彩评估已成为标准。*2D50光源：是一种接近自然光的人工光线，用于色彩测定。*3荧光：具有吸收紫外线，并利用该能量发光的性质。*4安装偏振光滤光片时除外。?为供应链的色彩交流提供支援

通过用FD-7主机测量环境光源后，将用户光源数据传送到多台FD-5或FD-7工作机上，可以在多个位置使用相同的照明光源进行色彩控制。
此外，自动波长补偿功能可以程度地降低使用多台仪器时的仪器误差。

主要用途 印刷现场的密度?色彩管理 用于印刷设备制造商?纸张制造商研发时的荧光测定 测量印刷色块 用于油墨输入设备的CCM主要特征密度配备套色、网点增大等印刷品质管理功能

作为符合商务印刷及包装印刷要求的新业界标准工具，以低成本实现了高生产效率和高品质。

CMYK密度 网点面积率 网点增大 套色 简单密度差 印刷版网点面积率 印刷版网点增大 专色密度配备目标匹配功能 ^*4*5

显示混合墨与目标色的色差以及使混合色更接近于目标色的密度调整。通过使用目标匹配功能，可以在使用电脑或特殊软件的情况下进行墨色调整。

专色或印刷色的理想选择 显示色差及密度值 显示使混合色更接近目标色的预计密度调整以及调整后的预计色差

测量色差
→ 显示预测值，预计将峰值在400nm的专色密度从0.86调整至1.16，色差即可变为0.48

配备符合各种印刷标准的功能

可以进行ISO、JapanColor、GRACoL®、SWOP®、PSO或用户自定义目标的合格/不合格判定。FD-7和FD-5是现场印刷质量控制的理想选择。

ISO、JapanColor、GRACoL®、SWOP®、PSO的颜色集下载 ISO12647检查 ^*4*5
→可分别评估色差、TVI、中间调扩展 灰平衡
→可根据G7®评估方法进行评估

*4目标色（色集）必须用随附的FD数据管理软件FD-S1w进行设置。*5支持转换功能可以转换目标值，以便在样品的支持条件与目标的支持条件不匹配时进行评估。色度世界上种符合ISO 13655测量条件M1的测量仪器 柯尼卡美能达自创的VFS（虚拟荧光标准）技术可实现符合ISO 13655测量条件M1的L*a*b*测量。 FD-7和FD-5可以进行符合ISO 13655所有4种测量条件的测量。符合M1的测量可以通过柯尼卡美能达自创的VFS（虚拟荧光标准）技术实现，而符合M0（CIE光源A）和M2（带UV截止滤光片的照明）的测量也可以实现。此外，通过安装随附的偏振光滤光片还可以进行符合M3（M2+偏振光滤光片）的测试。可进行扫描测量（FD-7）

仪器与电脑连接时，可以手动进行扫描测量。 使用另售的色彩管理软件basICColorcatch all，可一次性获取色条卡（MediaWedge®、ECI2002、IT8.7/3 等）的色度值、密度值和分光反射率数据。分光光谱数据输出（FD-7） 连接电脑后，可获得各种光源下的分光数据（380nm～730nm）。 连接电脑后，可获得环境光的分光放射照度数据（360nm～730nm）。 于研究开发。照度可测量环境光（FD-7）

可测量光源箱或其他进行目视评估的环境光的照度值^*6和色温。

可将测得的环境光登录为照明光源^*7

采用传统仪器在含荧光增白剂的材质上测量印刷品质时，测量结果常与感官评估相差甚大。本产品可以计算受测光源（更接近现场感官评估）的色度值，消除由于荧光增白剂的影响和同色异谱造成的色差，确保客户获得理想的色彩，避免耗时费力地应对客户投诉。

*6简单测量功能，未遵循JIS标准。*7用户定义光源其他配备行业的"自动波长补偿"功能

可在白板校正时自动进行波长补偿^*8，更加方便。 以往，波长补偿只能在制造商维护时进行。如今，这项工作可以在白板校正时同步进行，有助于提高测量值的可靠度。*8安装偏光滤光片时除外全世界重量最轻^*9 主机仅重约350g，即使装上目标罩，重量也仅为430g，目前最轻。 减轻了手臂的负荷，提高了长时间测量时的工作效率。*9配有显示屏的分光密度计。 截至2012年12月1日用户无忧的售后服务 遍布的服务中心随时为您提供快速支持。 综合服务网络确保您的仪器始终处于状态。标配软件FD数据传输软件 FD-S1w

将测量数据导入Excel^®工作表中。 向/从仪器读取/注册用户光源数据。 颜色集登录功能（ISO12647检查/目标匹配） ISO、JapanColor、GRACoL®、SWOP®、PSO的颜色集下载另售附件XY 自动测色工作台 ColorScoutA3+

使用XY自动测色工作台ColorScoutA3+，可进行自动测量。

XY 自动测色工作台 ColorScoutA3+ 的产品信息请点击这里色彩管理软件basICColor catch all

使用色彩管理软件basICColor catch all，可通过简单的操作实现接近人眼的色彩再现。

色彩管理软件basICColor catch all 的产品信息请点击这里色彩管理软件SpectraMagic® NX

使用色彩管理软件SpectraMagic® NX，不仅可以灵活地设定评估公式，还可制作任意格式的报告。
（不可安装偏光滤光片进行测量）

型号	FD-7	FD-5
照明/受光系统	45°a：0° (环形照明)*1 反射测量符合CIE第15号、ISO 7724/1、DIN5033 Teil 7、ASTM E 1164、JIS Z 8722条件。
分光装置	凹面光栅
波长范围	分光反射率：380~730 nm；         光谱辐射照度：360~730 nm	分光反射率：380~730 nm
测量波长间隔	10 nm
半波宽	约10 nm
测量口径	?3.5mm
照明光源	LED
测量范围	密度：0.0D~2.5D；反射率： 0~150%
重复性	密度：δ0.01D             未安装偏振光滤光片：0.0D ~ 2.5D，黄色0.0D ~ 2.0D             安装偏振光滤光片：0.0D ~ 2.5D，黄色0.0D ~ 1.8D             (白板校正执行后，以10秒间隔测定30次时) 色度：δΔE00 0.05以内 (未安装偏振光滤光片)             (白板校正执行后，以10秒间隔测量30次时)
器间差	ΔE00 0.3 以内 (BCRA系列II 12色的平均值，对比柯尼卡美能达标准条件下的主机测量值；未安装偏振光滤光片)
测量时间	约1.4秒（未安装偏振光滤光片时的单点反射测量）
测量值	色度值、色差值、密度值、密度差、网点面积、网点增大、OK/NG判定、照度、相关色温	色度值、色差值、密度值、密度差、网点面积、网点增大、OK/NG判定
测量条件	符合ISO 13655测量条件M0 (CIE光源A)、M1 (CIE光源D50)、M2 (带UV截止滤光片的照明) 和M3 (M2 + 偏振光滤光片)；用户定义光源
光源	A、C、D50、ID50、D65、ID65、F2、F6、F7、F8、F9、F10、F11、F12、         用户定义光源
观察者	2°标准观察者、10°标准观察者
色空间	L*a*b*、L*C*h、Hunter Lab、Yxy、XYZ
色差公式	ΔE*ab (CIE 1976)、ΔE*94 (CIE 1994)、ΔE00 (CIE 2000)、ΔE (Hunter)、CMC (l:c)
纸张指数	WI (ASTM E313-96)、Tint (ASTM E313-96)、ISO亮度 (ISO 2470-1)、 D65亮度 (ISO 2470-2)、荧光指数
密度标准	ISO Status T、ISO Status E、ISO Status A、ISO Status I; DIN16536
可存储数据	色度目标数据：30条；密度目标数据：30条
显示语言	英语、法语、德语、西班牙语、日语、简体中文
扫描测量*2	可扫描测量色卡	无
接口	USB 2.0
输出数据*2	显示值、分光反射率数据（仅FD-7）；光谱辐射照度数据（仅FD-7）
电源	内置可充电锂电池（新品每次充电可测量约2000次）、电源适配器、USB取电
尺寸 (长×宽 ×高)	70 × 165 × 83mm (仅主机)；90 × 172 × 84mm (含目标罩)
重量	约350克（仅主机）；约430克（含目标罩）
使用温度/湿度范围	10~35°C；相对湿度30%~85%，不可结露。
保管温度/湿度范围	0~45°C；相对湿度0%~85%，不可结露。
标准配件	白色校正板、目标罩、防尘玻璃、AC适配器（AC-USB转换器）、USB电缆、软盒、偏振光滤光片、适配器、FD数据传输软件FD-S1w、照度附件（FD-7）、标尺（FD-7）
可选配件	色彩管理软件basICColor catch all、XY自动测色工作台ColorScoutA3+、色彩管理软件SpectraMagic NX
