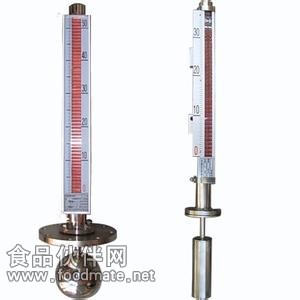

顶装保温磁翻板液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂，以保证液位的稳定。使仪表正确指示出被测液位。顶装保温磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。顶装保温磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
一、技术参数：测量范围：150～8000mm工作压力：2.5MPa；4.0MPa；6.3MPa工作温度: -20～100℃；-20～200℃；0～400℃精确度:±10mm介质密度: 0.5～2.0g/cm3介质密度差: ≥150kg/m3(测量界位)环境振动：频率≤25Hz 振幅≤0.5mm跟随速度: ≤0.08m/s介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计过程连接:侧装式安装法兰: DN20PN2.5；DN25PN4.0；DN25PN6.3 法兰标准:HG20592～20635-97其它法兰标准请用户注明。材质：旁路管：1Cr18Ni9Ti;304;316L 浮子：钛其它差数：UDZ-1D同UDZ-1，UDZ-3D同UDZ-3UDZ型磁翻板液位计选型表：
| 型号 | 代码 | 说明 |
| UDZ- | | 磁翻板液位计 |
| 液位计类别 | 1 | 翻板指示(就地显示型) |
| 3 | 远传带翻板 |
| 液位计型号 | 0 | 基型(侧装式) |
| W | 保温型 |
| D | 插入型(顶装式) |
| J | 耐腐型 |
| S | 防霜型 |
| Z | 保温耐腐型 |
| Y | 插入耐腐型 |
| 报警控制 | 0 | 无报警 |
| 1 | 带上限 |
| 2 | 带下限 |
| 3 | 带上下限 |
| 浮子材质 | P | 不锈钢 |
| L | 防锈铝 |
| T | 钛 |
| S | PVC塑料 |
| F | 氟塑包裹 |
| 主体材质 | P | 不锈钢 |
| L | 防锈铝 |
| T | 钛 |
| S | PVC塑料 |
| F | 氟塑管 |
| PF | 内衬四氟 |
| PP | 内衬丙烯 |
| PE | 内衬乙烯 |
| 连接法兰 | | 见表一 |
| 介质温度 | | 见表二 |
| 实际使用压力 | | 见表三 |
| 介质比重 | | 要注明 |
| 订货长度 | | 要注明 |
| | /B | 防爆型 |
表一：
| 公称压力 | Mpa | Kgf/ cm2 |
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 |
| 代号 | 不锈钢 | A | B | C | D | E | F | G | H | I | J |
| 碳钢 | a | b | C | d | e | f | g | h | i | j |
| 法兰标准 | HG20593-97 DN20(RF) | HG20595-97(RF)DN20 | H12-0-2 | H12-0-3 |
表二
| 介质温度 | -40～0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤350℃ | ≤480℃ |
| 代号 | A | B | C | D | E | F | G |
表三：
| 使用压力 (实际) | Mpa | Kgf/ cm2 |
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 |
| 代号 | A | B | C | D | E | F | G | H | I | J |
产品使用维护说明使用:1.配套仪表及附件详细内容具体见相应仪表附件说明书。2.为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其有吸顺，仪表即可正常工作。3．液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。4．液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。5.液位计投入远行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱(若遇此现象，可用磁钢重新校正)。 维护1．液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。2．根据介质情况，可定期清洗主导管，清洗管内沉积杂质。3．对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！4．对低温型及液化气型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。
